钢结构厂房屋顶气楼CAD施工图纸(平面布置图)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 参考图纸：2张

附件详情

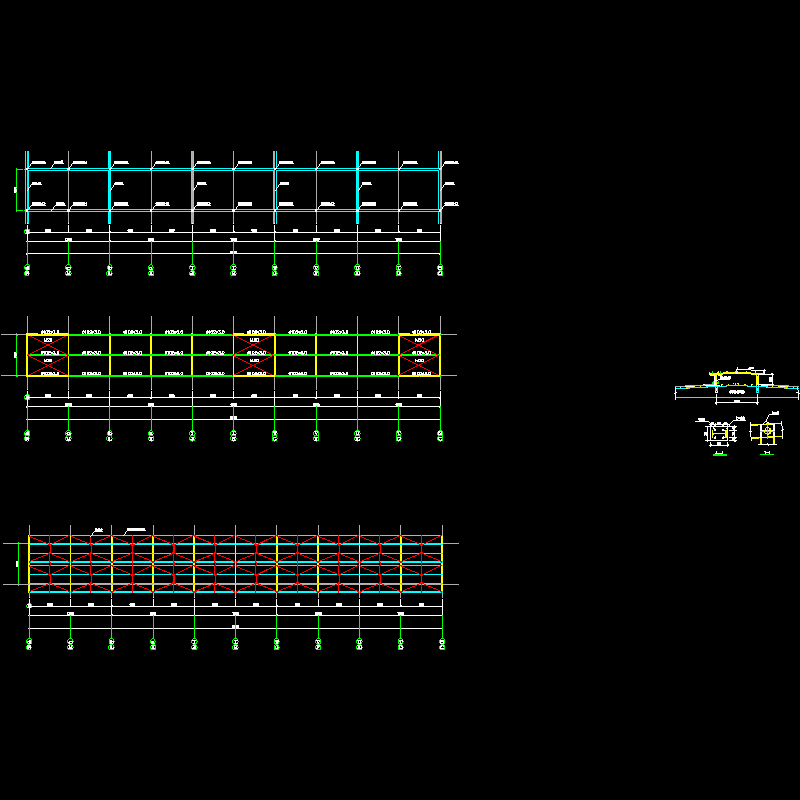

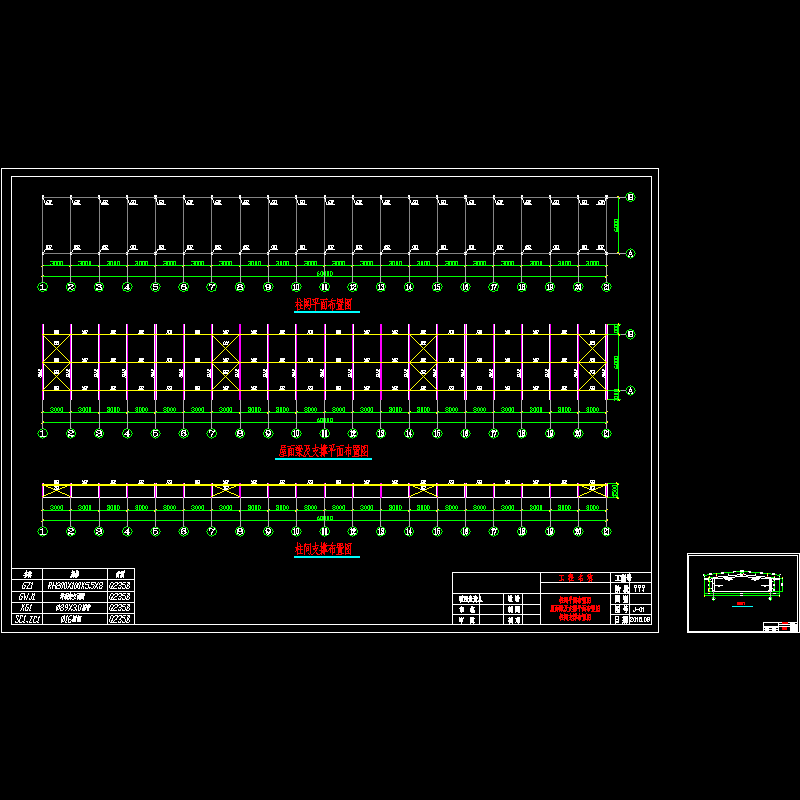

钢结构厂房屋顶气楼施工图，该资料包含：柱网平面布置图，屋面梁及支撑 平面布置图 ，柱间支撑布置图，GWJ1图，气楼详图。

气楼详图

气楼(小彭）.dwg

气楼大样.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-14 21:59:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
