[CAD]4连跨钢结构厂房设计图纸(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：24m
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

某4连跨钢结构厂房设计图
该资料为：某4连跨钢结构厂房设计图
该资料包含：
钢结构部分设计总说明、电焊标准节点、柱脚锚栓布置图、柱脚锚栓大样图、钢柱和柱间支撑平面布置图、吊车梁平面布置图、吊车梁连接大样、刚架及屋面支撑布置图、屋面檩条布置图、屋面檩条连接大样及详图、柱间支撑立面图、墙梁立面布置图、电缆母线支架 平面布置图 、刚架大样、刚架节点、柱间支撑详图、吊车梁详图、吊车梁制动桁架、制动板大样共27张图纸。

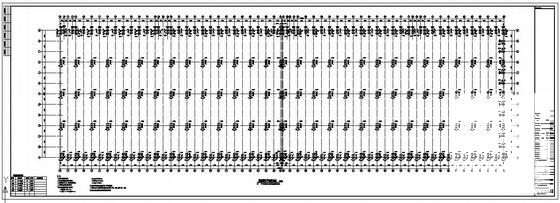

第 1 张图

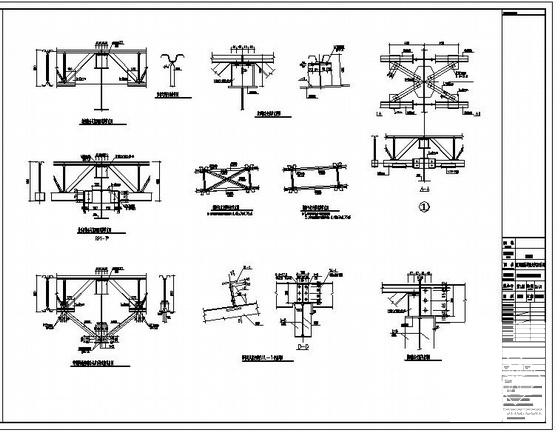

第 2 张图

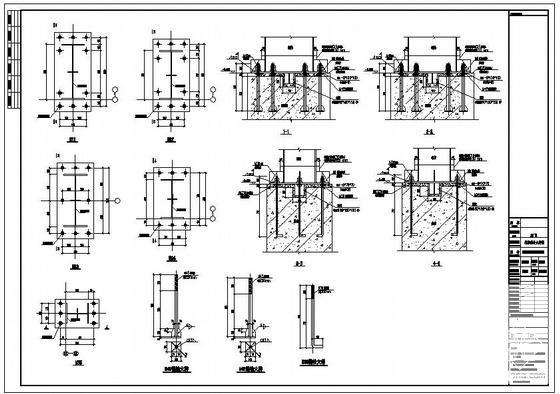

第 3 张图

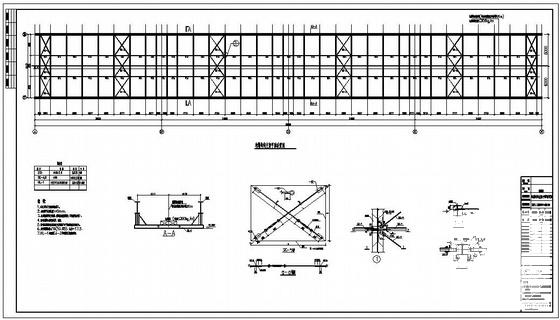

第 4 张图
