[CAD]27米钢结构厂房结构设计方案图纸(平面布置图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：混凝土基础,独立基础
• 结构安全等级：二级
• 结构最大跨度：27m
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：24张

附件详情

该资料包含： 结构设计说明 ，GJ-1a，基础 平面布置图 ，锚 栓 平 面 布 置 图，屋面檩条.支撑.斜拉条.隅撑布置图，刚架.系杆.柱间支撑布置图等
共24张图纸。

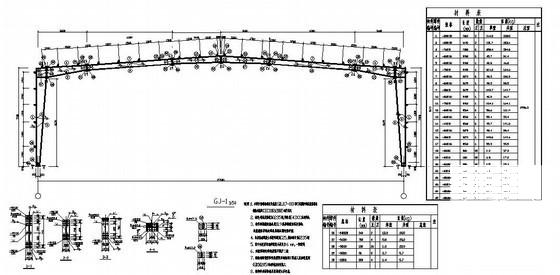

第 1 张图

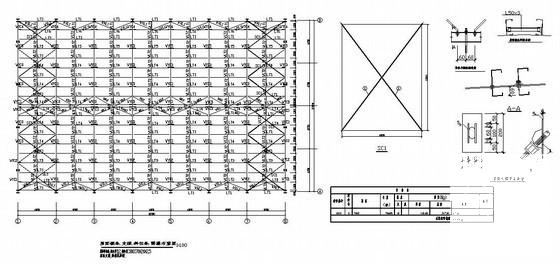

第 2 张图

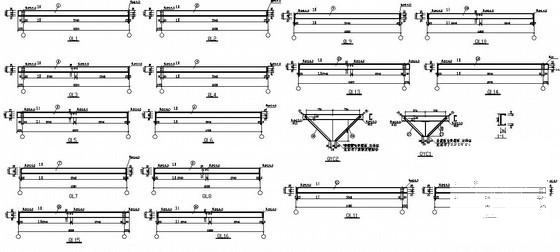

第 3 张图

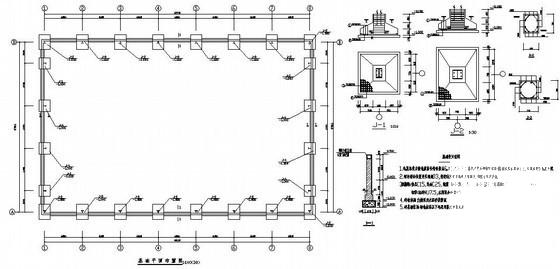

第 4 张图
