[CAD]15m跨钢结构厂房结构设计施工图纸(平面布置图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
• 钢筋混凝土结构：其他结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：15m
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该资料包含：结构设计总说明，基础平面布置图，柱间支撑立面图，基础详图，圆钢支撑与柱连接节点，预埋锚栓定位图，结构平面布置图，屋面檩条 平面布置图 ，GJ-1，檐沟大样，墙梁立面布置图，墙梁与檩托的连接，KFZ施工图，雨蓬 节点详图 ，檩条与边榀刚架梁的连接，拉条安接节点，屋面檩托板大样等
共12张图纸。

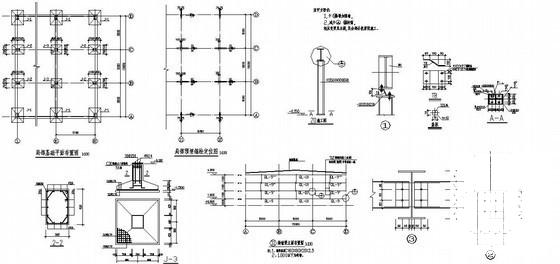

第 1 张图

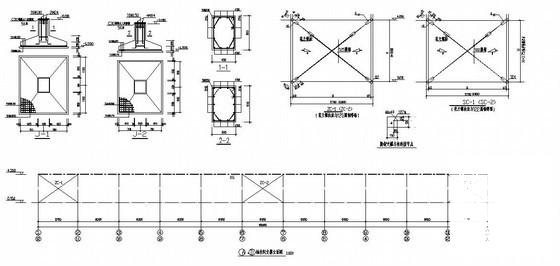

第 2 张图

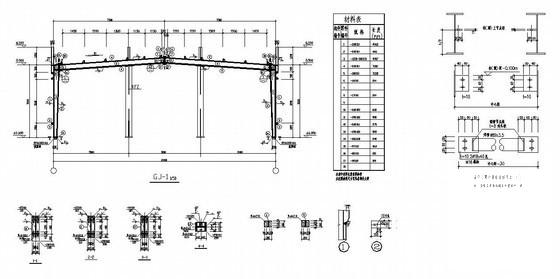

第 3 张图

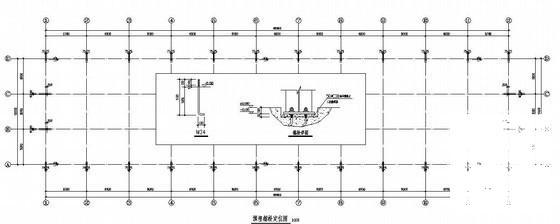

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
