一份30m跨单层轻钢结构厂房结构CAD施工图纸（独立基础）(平面布置图)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构最大跨度：30m
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，基础 平面布置图 ，线墙架布置图，屋面支撑布置平面图，屋面檩条及拉条布置平面图，刚架详图，柱间支撑 节点详图 等
共7张图纸。

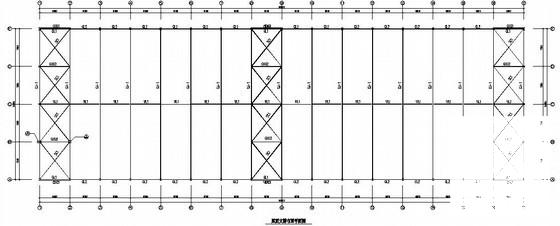

第 1 张图

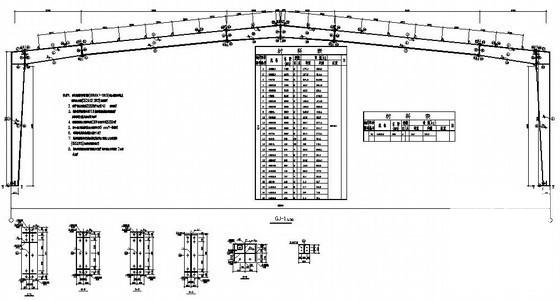

第 2 张图

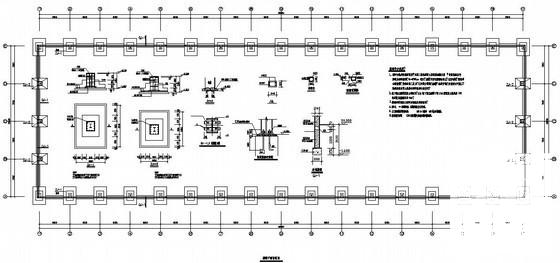

第 3 张图

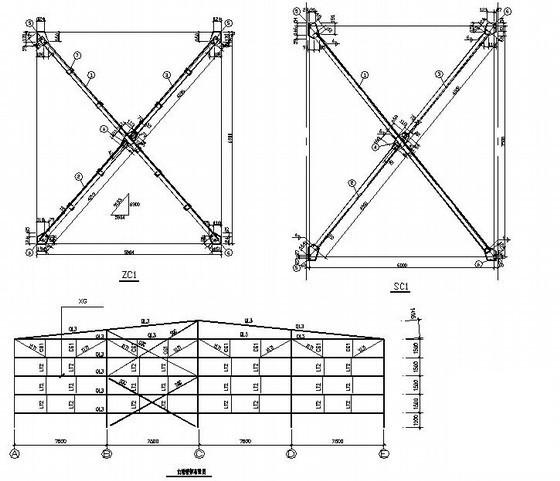

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
