一份单层门式刚架轻钢结构厂房结构CAD施工图纸（天然地基）(平面布置图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：21m
• 抗震设防烈度：8度抗震
• 风压：0.55kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

该项目为某碳化硅专用微粉细碎及分级联合厂房，起重量3吨，单层门式刚架。建筑南北宽42.8米，东西长253.2米，建筑总高13.02米,建筑面积10836.96平方米。该项目地基采用天然地基，基础至于未经扰动的卵石层上，承载力特征值350KPa，墙下柱下独基采用C25混凝土,条形基础采用C20混凝土。

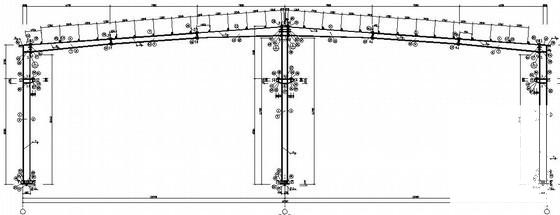

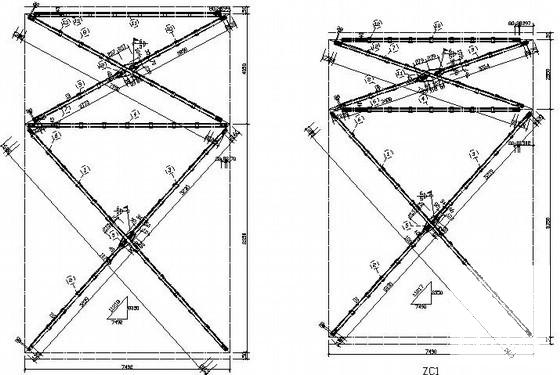

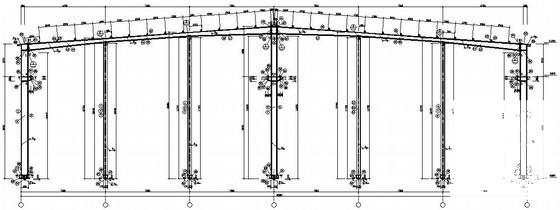

全套图纸7张，包括柱脚平面图，屋面檩条、拉条布置图，地脚螺栓平面布置图，屋面支撑 平面布置图 ，GJ-1，GJ-2，节点大样等。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-7 20:41:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
