建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.35kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：27张
-
设计年代：近代
附件详情
该项目为某钢结构厂房，工程主体为单跨单层门式刚架轻型钢结构，跨度为22米，长度为90米，柱距6米，檐口高8.5米。基础为独立基础，7度设防。
该资料包含：
结构设计说明
、基础平面布置图、预埋件平面布置图、结构平面布置图、屋面檩条布置图、建筑
平面布置图
等共27张图纸。
出图时间：近代.06。

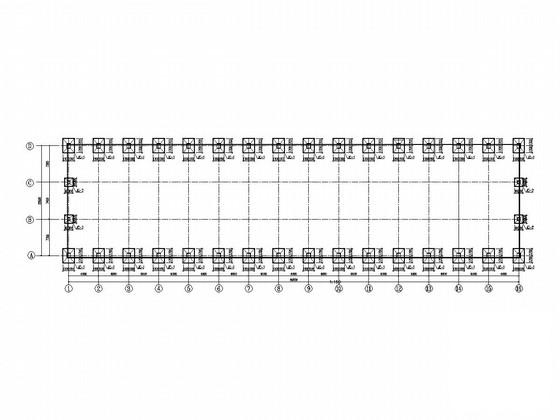

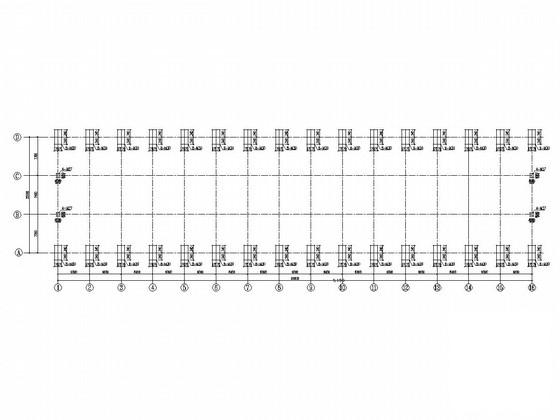

预埋件平面布置图

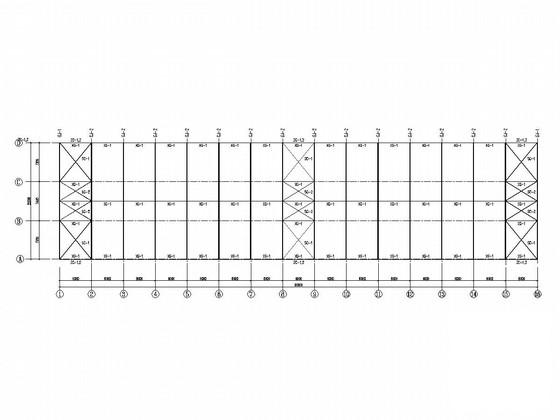

结构平面布置图

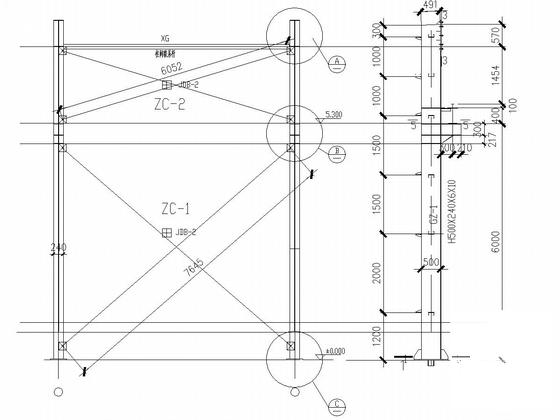

GJ-1

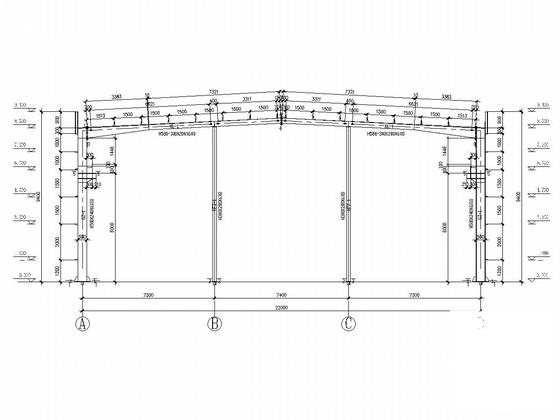

大样详图

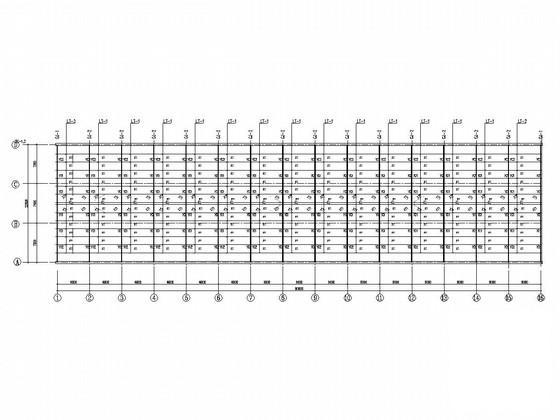

屋面檩条布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
