一份单层带吊车钢结构厂房结构CAD施工图纸（门式刚架）(平面布置图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：17m
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：28张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，基础平面布置图，基础详图，地脚锚栓布置图，结构平面布置图，GJ-1详图，GJ-1材料表，吊车梁 平面布置图 ，GDL1、GDL1a详图， 节点详图 ，屋面檩条布置图，南、北立面檩条布置图，东、西立面檩条布置图，楼板配筋图，ZC1~4详图，雨棚详图， 楼梯详图 等
共28张图纸。

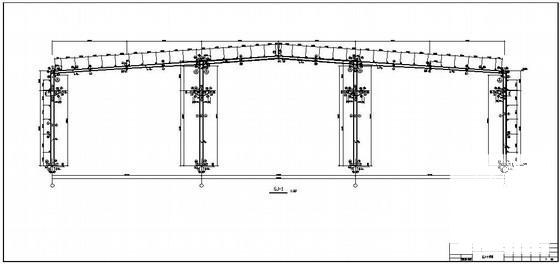

第 1 张图

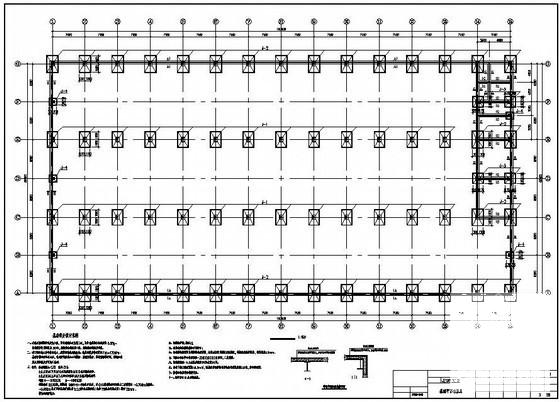

第 2 张图

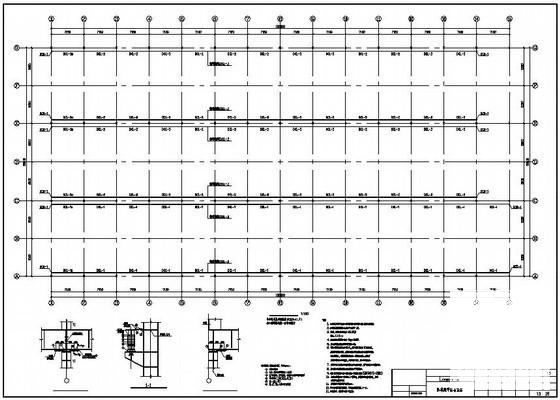

第 3 张图

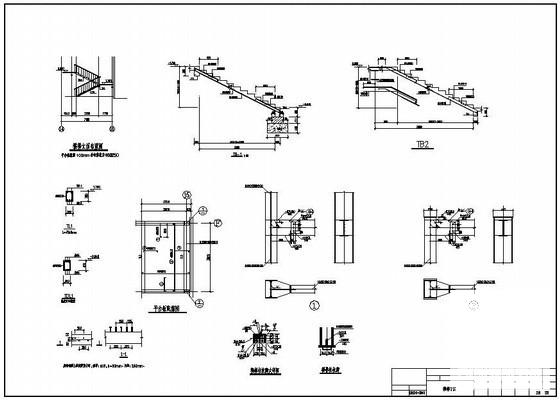

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
