15m跨桁架厂房结构设计CAD施工图纸
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 建筑设计结构形式：砌体结构,钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该资料包含：资料目录 结构设计总说明，基础平面布置图，基础详图，柱间支撑立面图，圆钢支撑与柱连接节点，预埋锚栓定位图，锚栓详图，结构平面布置图，屋面檩条
平面布置图
，系杆与梁柱腹板连接节点，檐沟大样，墙梁立面布置图，墙梁与檩托的连接，雨蓬
节点详图
，檩条与边榀刚架梁的连接，角隅撑安装
节点图
，拉条安接节点，屋面檩托板大样，拉条大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

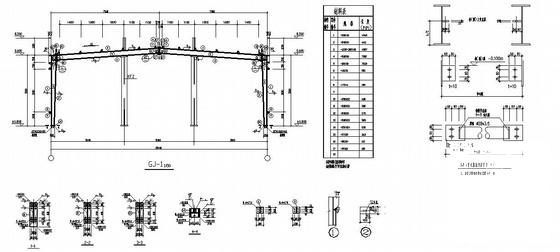

桁架设计施工图纸 - 1 -

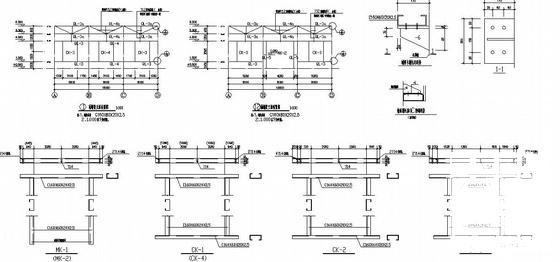

桁架设计施工图纸 - 2 -

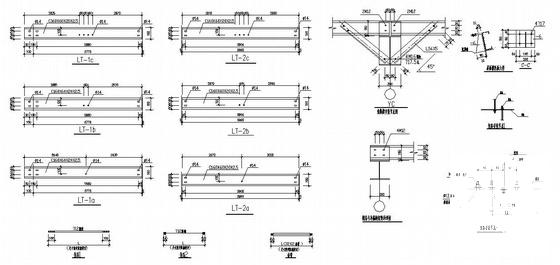

桁架设计施工图纸 - 3 -

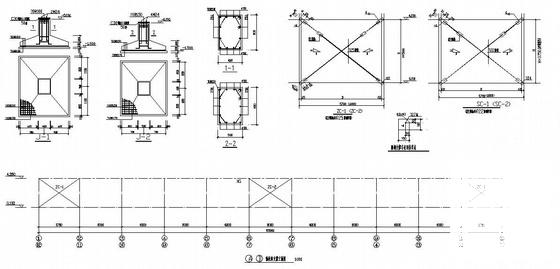

桁架设计施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.2 MB
- 收藏次数：0
- 文件名称： 附件-995878890098970855885.rar
附件-995878890098970855885.rar
