18米跨3层框架结构厂房结构设计施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：18m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
某三层框架结构设计图
该资料为：某三层框架结构设计图
该资料包含：
钢结构
结构设计说明
、框架
结构设计说明
、地脚螺栓平面布置图、框架部分基础图、基础
平面布置图
、框架部分柱结构图、基础详图、框架部分梁结构图、刚架及支撑布置图、楼梯结构图、钢结构
节点详图
共22张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

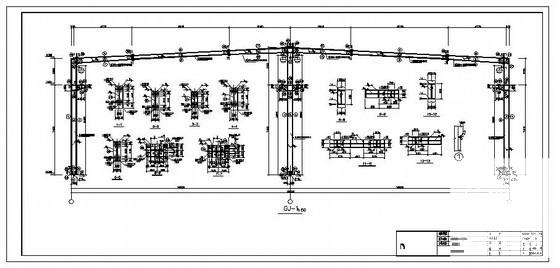

框架厂房结构设计 - 1 -

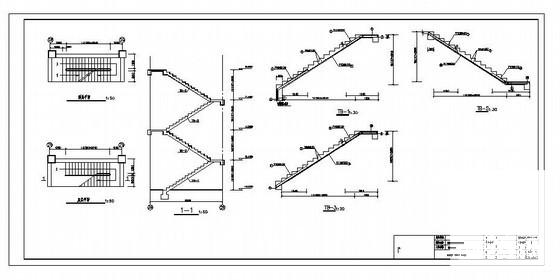

框架厂房结构设计 - 2 -

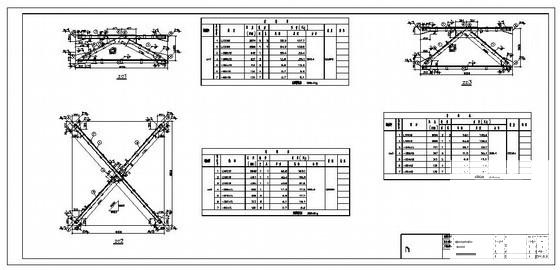

框架厂房结构设计 - 3 -

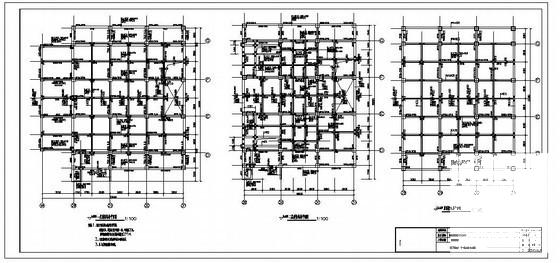

框架厂房结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
