一份药厂废水处理设计CAD施工图纸(总平面布置图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：工业污废水处理站
• 处理技术：沉淀
• 工艺流程选介：医院制药
• 设计阶段：施工图设计
• 参考图纸：10-20张

附件详情

• 总
• 总体设计说明
• 施工说明及图例
• 工艺流程图
• 设备平面布置图
• 外管线平面布置图
• 水解池、接触氧化池、SBR池、二沉池

附件详情

本污水处理站设计规模为150m3/d，其污水来源为生产废水和生活污水，经污水站处理后需达到《污水综合排放标准》（GB8978-1996）一级标准。
共19张。

总平面布置图

结构单元平面图

污水处理站工艺流程图

第 1 张图

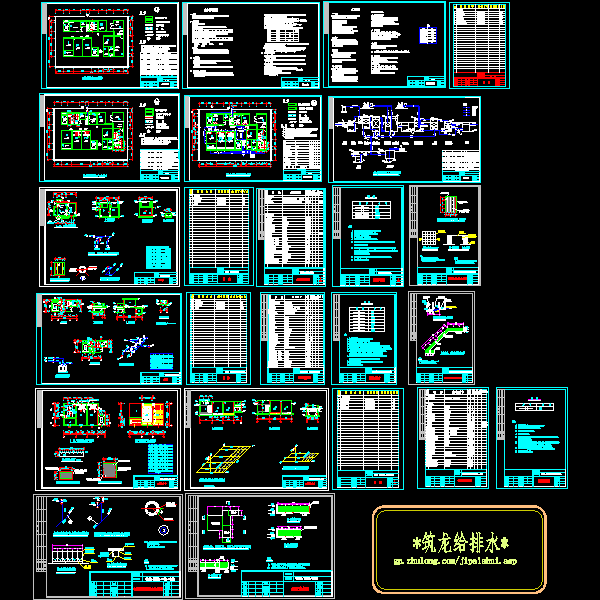

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
