纺织制衣厂废水处理(管道平面布置图)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本废水处理工程共包括24张图纸。该资料包含：1.工艺施工总说明 2.工艺流程及高程图 3.构筑物平面布置图 4.管道平面布置图 5.设备房平面布置图和剖面图 6.沉砂池与格栅池平面图、剖面图 7.调节池、泵房平剖图 8.组合池平剖图 9.沉淀池平面图、剖面图 10.空气管道轴测图 11.污泥压滤泵管道、加药管道、污水管道、自来水管道轴测图

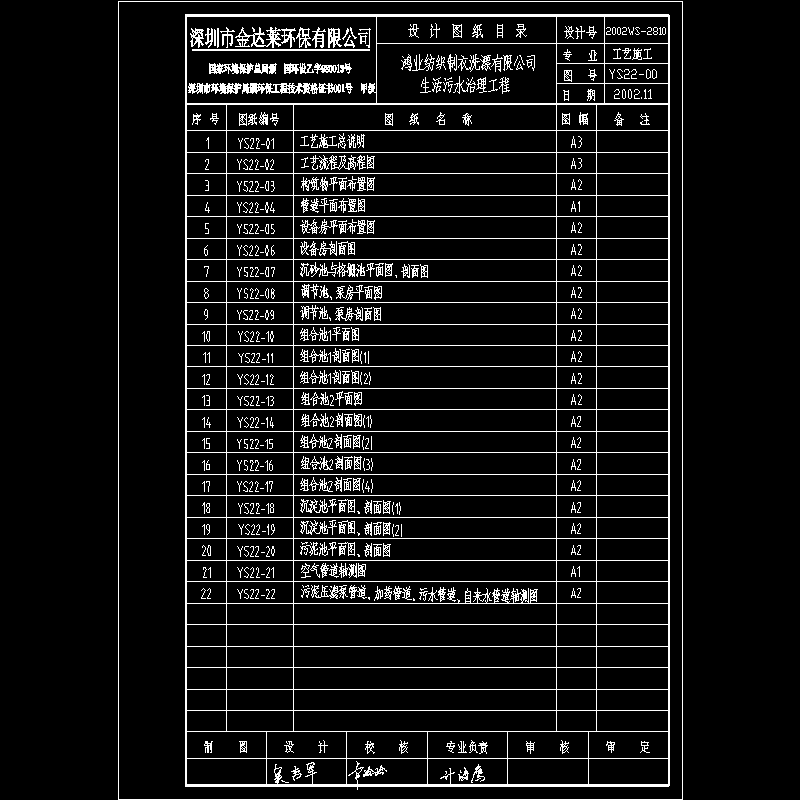

s00)目录.dwg

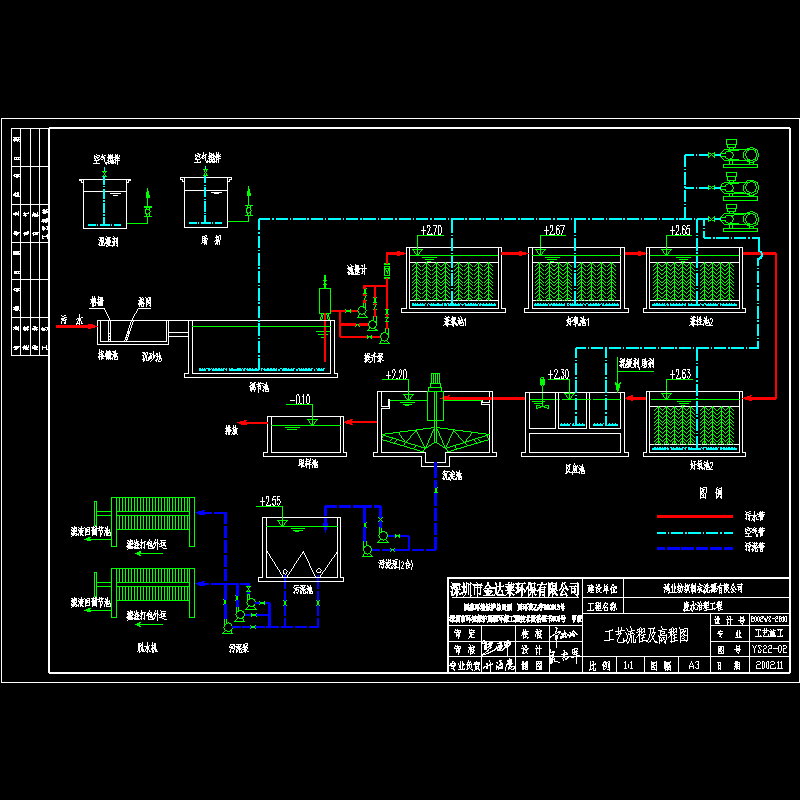

s02)工艺流程及高程图.dwg

s03)构筑物平面布置图.dwg

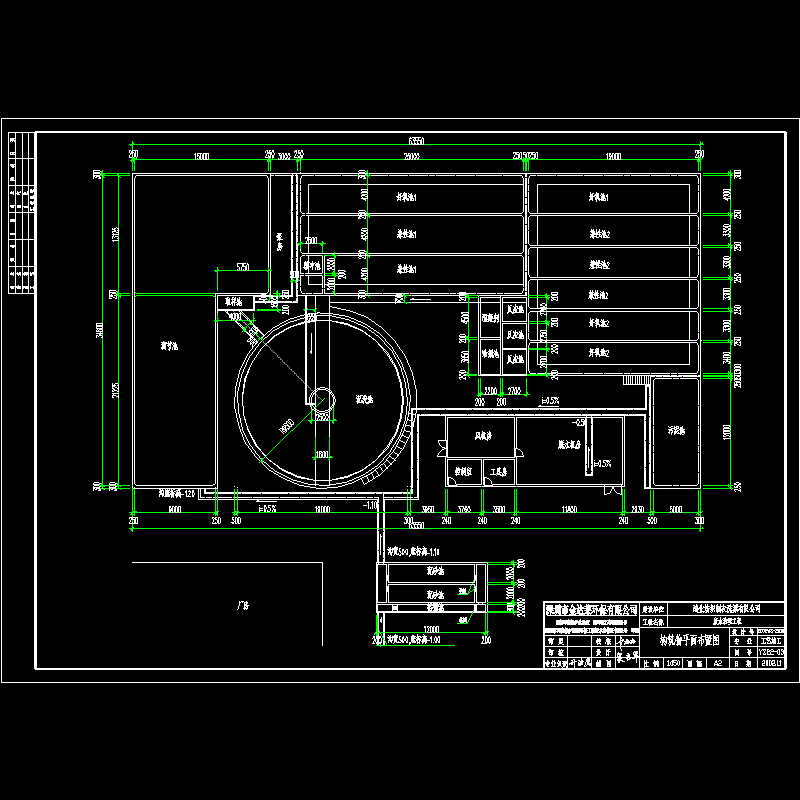

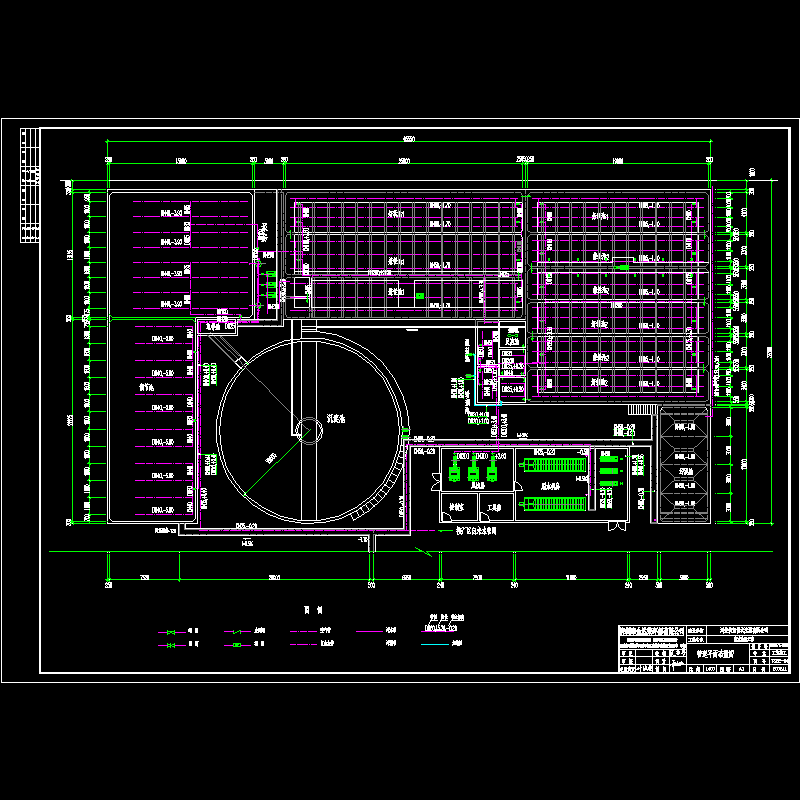

s04)管道平面布置图.dwg

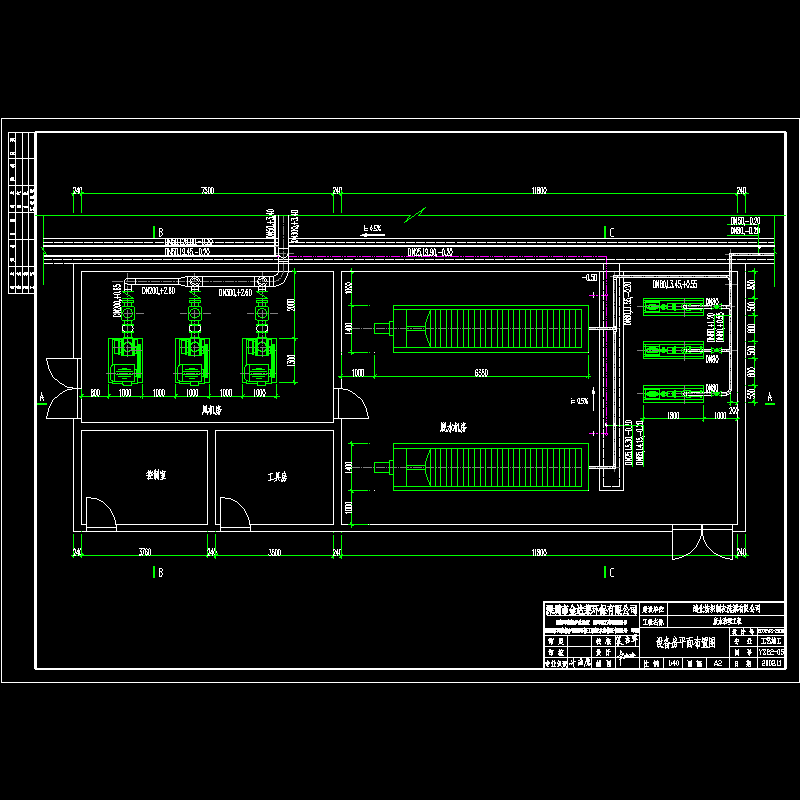

s05)设备房平面布置图.dwg

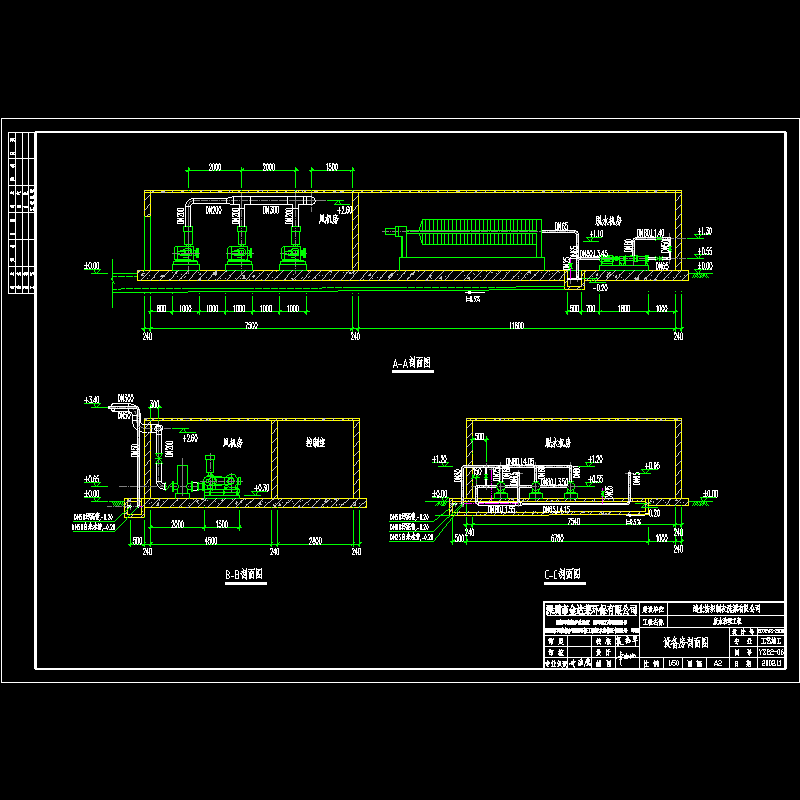

s06)设备房剖面图.dwg
