药厂废水处理全套设计施工CAD图纸
- 设计说明：有
- 类型：工业污废水处理站
- 处理技术：沉淀
- 工艺流程选介：医院制药
- 设计阶段：施工图设计
- 参考图纸：10-20张
附件详情
- 总 平面布置图
- 总体设计说明
- 施工说明及图例
- 工艺流程图
- 设备平面布置图
- 外管线平面布置图
- 水解池、接触氧化池、SBR池、二沉池
附件详情
本污水处理站设计规模为150m3/d，其污水来源为生产废水和生活污水，经污水站处理后需达到《污水综合排放标准》（GB8978-1996）一级标准。
共19张。

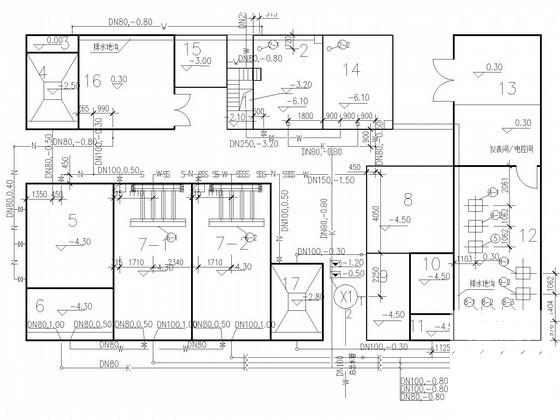

总平面布置图

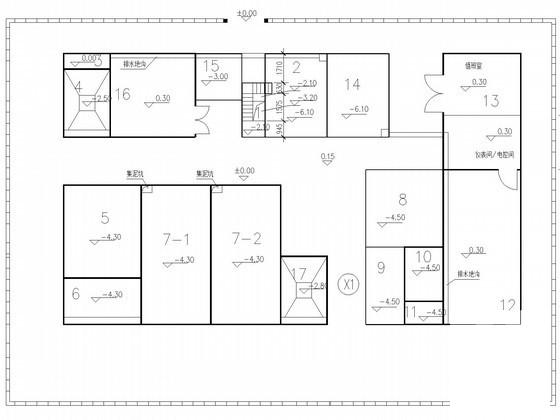

结构单元平面图

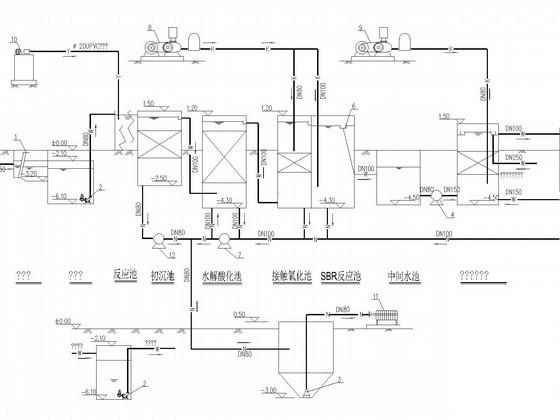

污水处理站工艺流程图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
施工设计全套图纸 - 1 -
施工设计全套图纸 - 2 -
施工设计全套图纸 - 3 -
施工设计全套图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-26
- 评论次数：0
- 浏览次数：0
- 文件大小：1.13 MB
- 收藏次数：0
-
文件名称：
附件-995860909577090085709.rar
