中成药厂废水处理设计套CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计内容：工业污废水处理站
• 规模：5万吨以下
• 设计阶段：施工图设计

附件详情

二、设计水量、水质及治理要求
1、该资料处理的废水为制药废水；
2、废水总设计水量为1000m3/d，分二期投入使用，一期处理500m3/d。;
3、治理要求：制药废水经预处理后排入综合废水处理设施，综合废水处理设
施出水水质执行（GB21906－2008）《中药类制药工业水污染物排放标》
一级排放标准：
PH=6～9 BOD5≤20mg/L
COD≤100mg/L
SS≤50mg/L 色度≤50倍
三、工艺流程
浓废液及其它有害废液进入事故池，由定量泵均匀、少量的泵入废水处理系统，与其它废水进行综合处理，总废水采用格栅 调节 气浮 水解酸化 好氧 混凝的工艺处理。

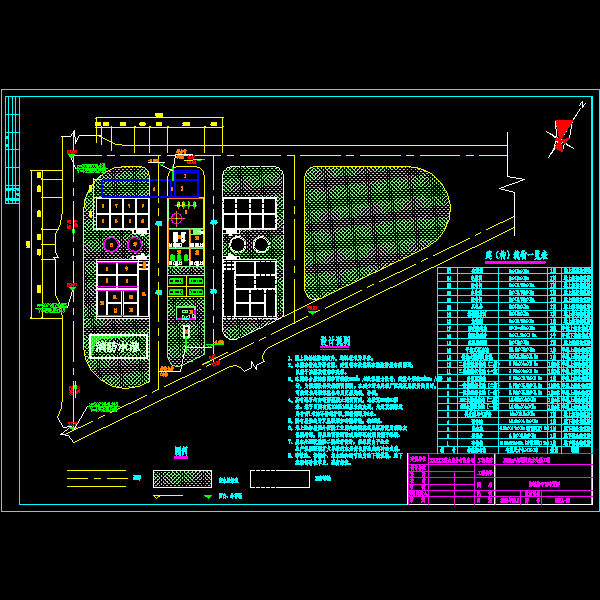

01.总平面布置图.dwg

02.构筑物平面布置图.dwg

03.调节池、格栅池、事故池与集水池.dwg

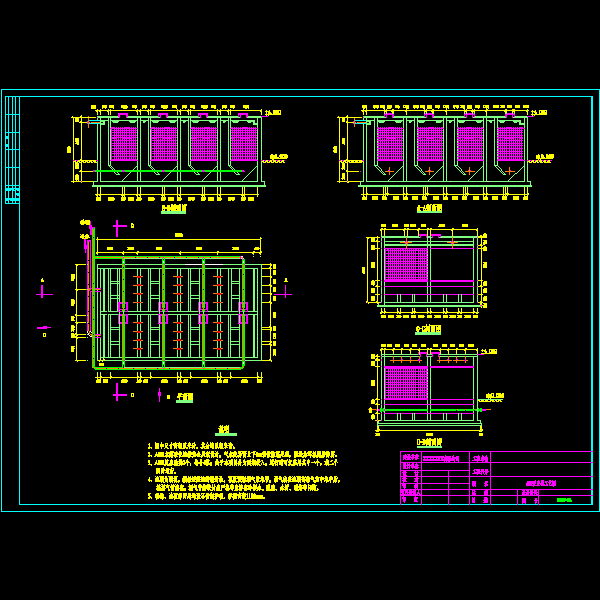

04.abr工艺图.dwg

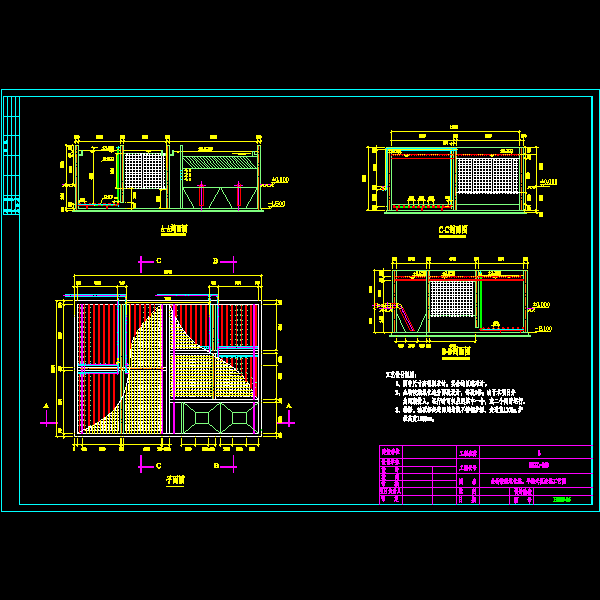

05.生物接触氧化池，斜板沉淀池工艺图.dwg

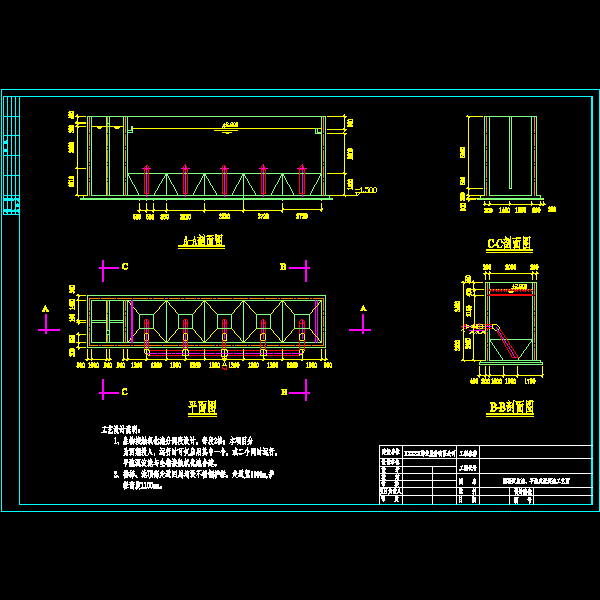

06.平流式沉淀池工艺图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-31 15:03:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在参考资料专区发帖交流相关知识。
