一份废水处理工程CAD施工图纸（施工方案）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：工业污废水处理站
• 处理技术：格栅筛网,沉淀,混凝,活性污泥发
• 工艺流程选介：纺织印染工业
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 规模：1万以下吨/天
• 图纸年代：近代

附件详情

• 附件详情
• 设计说明
• ±0.000~4.700
• -2.000~±0.000平面布置图
• A-A，1-1剖面图
• B-B,2-2-,3-3剖面图
• 预埋管（孔）件平面布置图
• ±0.000底板配筋图
• -2.000底板配筋图
• -2.000～±0.000池壁配筋平面图
• ±0.000～4.700池壁配筋平面图
• 节点祥图
• A’-A’，1’-1’剖面配筋图
• B’-B’，2’-2’,3’-3’剖面配筋图
• ±0.000～4.700拉梁布置图
• -2.000～±0.000承载梁布置图
• 工艺流程图
• 施工说明
• 施工方案

附件详情

该项目位于深圳，为制衣洗水废水处理站，其洗衣车间每天排放的废水中含有一定量的杂质、有机物，并具有一定的色度。若不加以处理直接排放，一方面在其生化分解过程中消耗水中的氧，另一方面也为水体的微生物提供了充分的养分，促进其生长繁殖，加速耗氧，使水体溶解氧下降，直接影响到水的利用，严重时导致水生物不能生长，水体变质、发臭，给受纳水体造成严重的危害；并且其颜色和味道严重危害了市容市貌和人体健康。厂方现有设施（100T/D）已远不能满足生产。故按环保要求，必须对废水设施进行扩容，达标排放并部分回用。
编制于2010年，共26张图纸，另外含有施工方案。

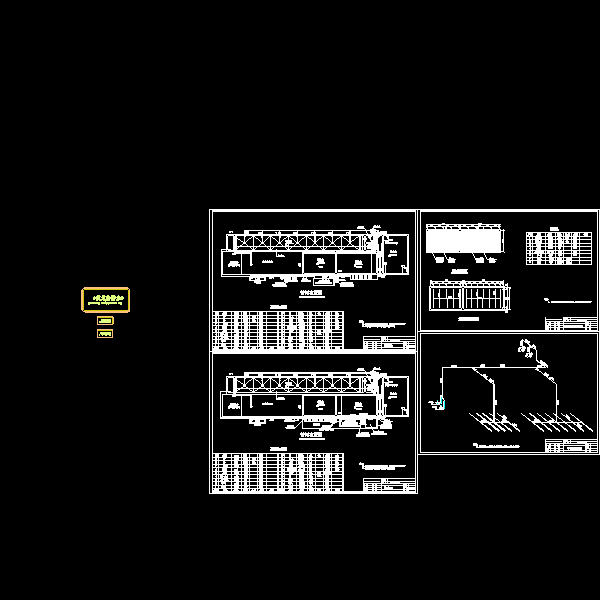

管网布置图

曝气系统管网布置图

控制柜板面工艺流程图

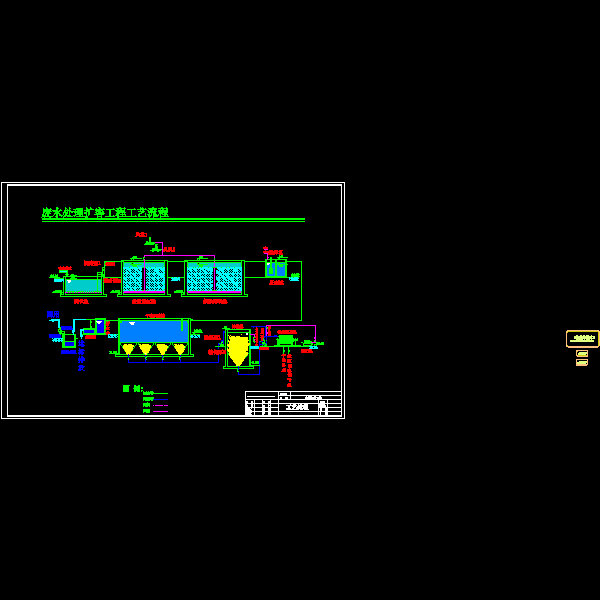

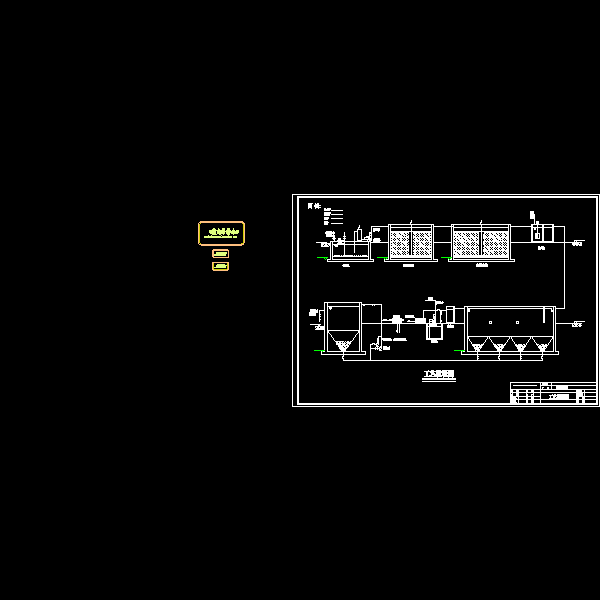

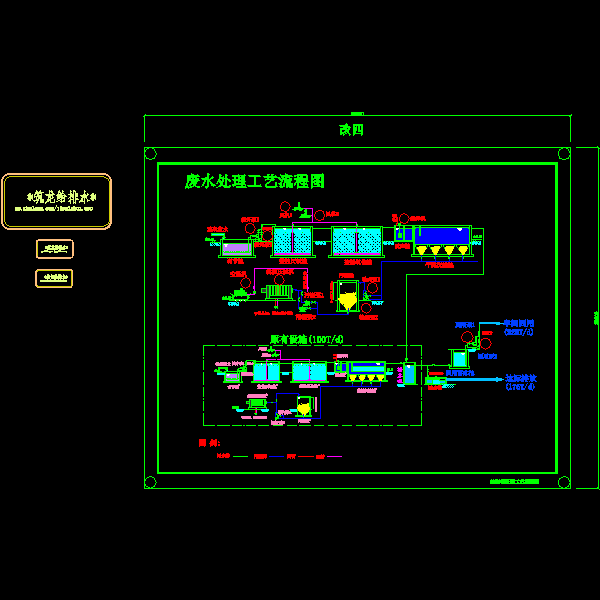

工艺流程图

jc060821.dwg

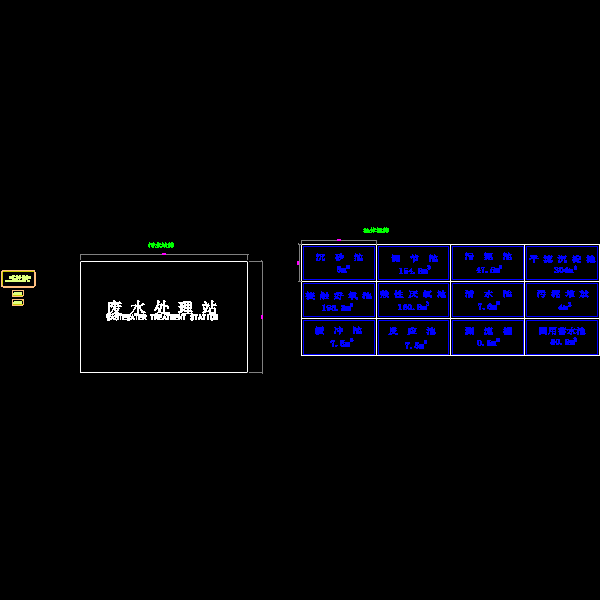

标志牌.dwg

工艺流程图.dwg

工艺图.dwg

管道布置图.dwg

控制面板工艺图1.dwg

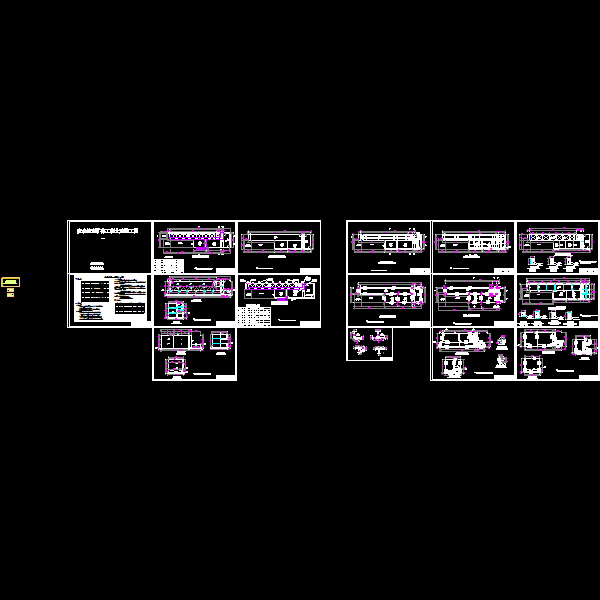

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
