四层游泳池平面图
-
设计说明
-
游泳池循环水量计算
-
游泳池循环水处理系统工艺流程图
-
池边梯步剖面图
-
游泳池泳池水下灯线平面图
-
游泳池管线及附件
平面布置图
-
翠湖宾馆游泳池改造工程
-
游泳池循环过滤设备平面布置图
-
游泳池循环系统图
-
游泳池循环系统工艺流程图
-
游泳池循环系统设计说明
-
游泳池池底马赛克铺贴平面图
-
浅水区踏步大样图
附件详情
该项目位于云南省昆明市，属于宾馆游泳池改造工程，游泳池尺寸为190平方米，浅水区1.2m，深水区1.8m,总水量285m3。次6小时，采用游泳池原水通过板式换热器加热恒温，池水温度27℃，循环水量47t每小时。游泳池配备独立的循环水处理系统，池内全部循环水量，由设在游泳池池底的回水口及回水管流入设备间，再通过，水泵增压送入水处理装置进行净化,在加药消毒后经过给水主管由池壁的循环布水口送入泳池内。在进入循环泵之前，先经过毛发聚集器对池水进行预净化过预净化的池水通过循环泵加压后进入板框式可逆硅藻土过滤机组过滤，由电接点压力表显示反冲洗情况，当过滤器压力比正常工作压力高出设本定数值时，进行反冲洗，并将过滤膜的污染物排走。水排至市政污水管网。设计包括游泳池循环水处理。
，共12张图。

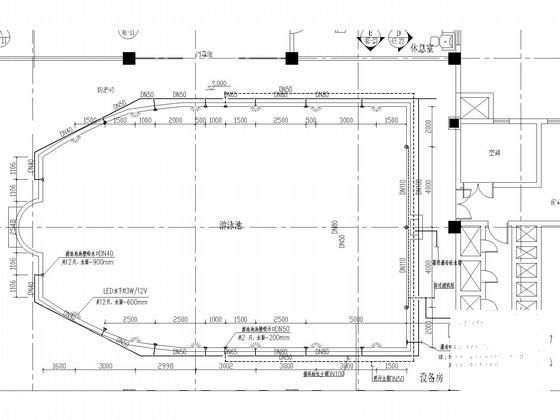

游泳池管线及附件平面布置图

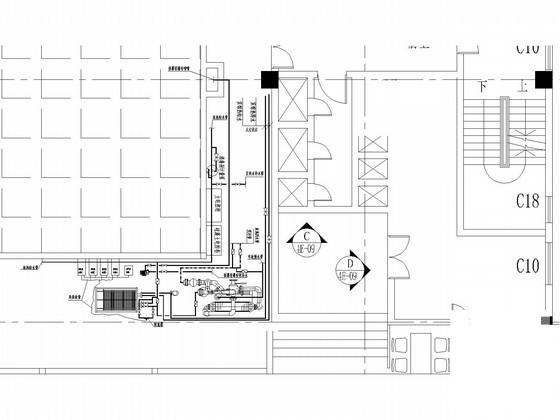

游泳池循环过滤设备平面布置图

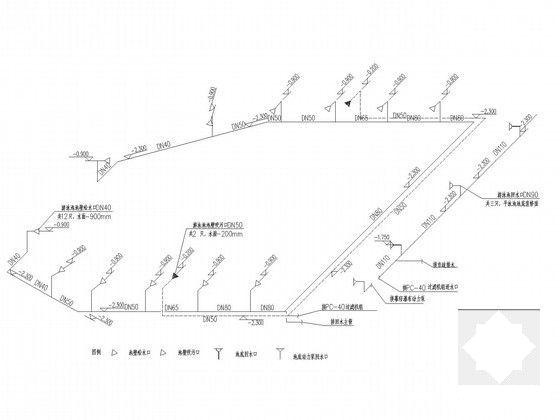

游泳池循环系统图

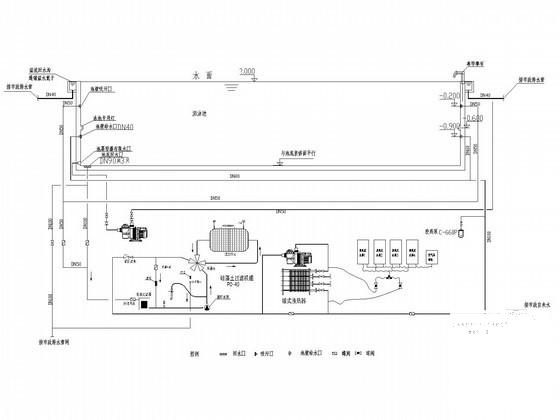

游泳池循环水处理系统工艺流程图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
