一份室内游泳池恒温恒湿给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 游泳池水处理系统设计说明
• 恒温恒湿设计说明

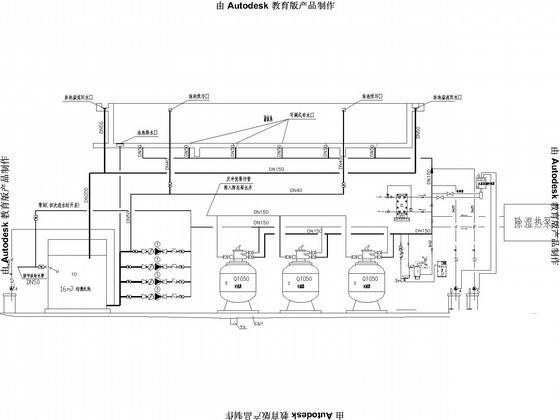

• 泳池水处理工艺流程图
• 泳池附件 平面布置图
• 泳池附件平面定位图
• 泳池管线平面布置图
• 泳池水处理机房平面布置图
• 泳池水处理机房土建水电要求图
• 节点大样图
• 风管平面布置图
• 除湿热泵机房平面布置图
• 三集一体热泵工作原理示意图
• 泳池周边地暖平面布置图

附件详情

该项目位于浙江，室内恒温池水处理系统，要求能满足健身、休闲、娱乐的使用要求，经处理后游泳池水质达到国家人工游泳池水质卫生标准。设计内容由游泳池的供回水管道系统，循环水泵，水净化过滤，消毒、PH值调整， 照明系统 、室内池恒温系统等部分组成。泳池室内空间面积为450m，平均层高为3.9m；游泳池面积为200m，水深为1.5m。
，共11张图。

除湿热泵机房平面布置图

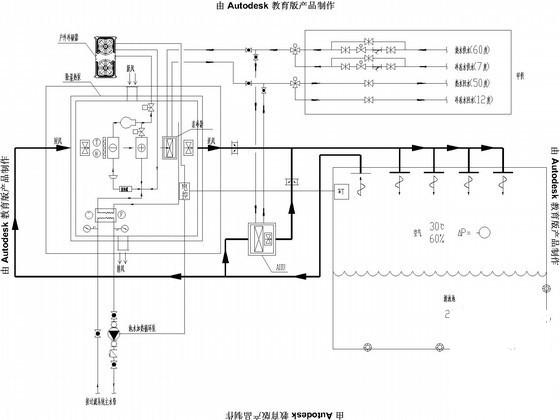

三集一体热泵工作原理示意图

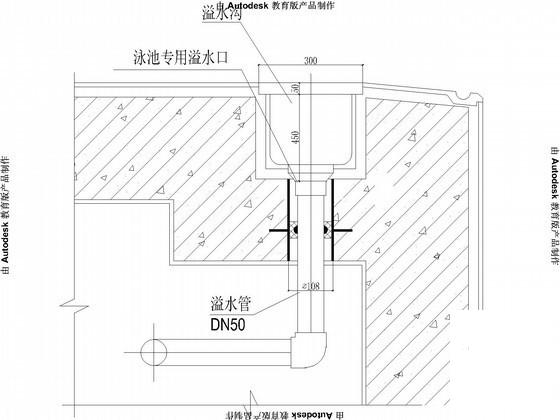

溢水沟大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
