一份4层温泉酒店室内给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐餐饮
• 建筑层数：多层建筑
• 建筑高度：21.178m
• 地上楼层：4层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给水系统,热水系统,污水排水系统,废水排水系统
• 地下室：其它
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 装饰给排水资料目录
• 室内给排水设计施工说明
• 给排水平面图
• 房型排水管线图
• 房型给排水系统图
• 房型给水管线图
• ....

附件详情

该项目,总占地面积140358 m ,总建筑面积 31610.37m ,本
工程由温泉楼、会议中心、酒店主楼、客房楼、独立客房，商业楼，锅炉房组成,本建筑为客房楼,建筑面积 13051.45 m,共四层，高21.178m。
装饰范围内的给排水及客房内给排水设计。

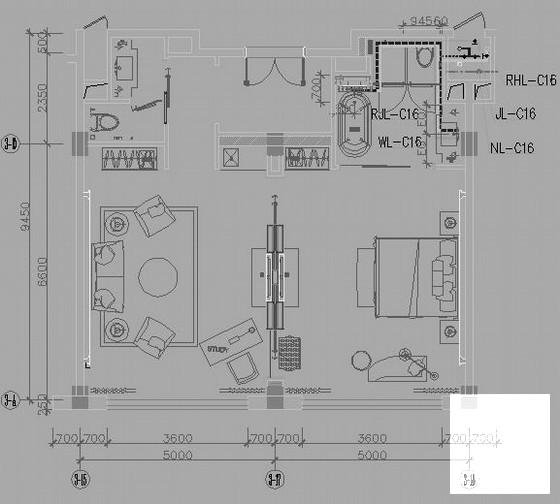

第 1 张图

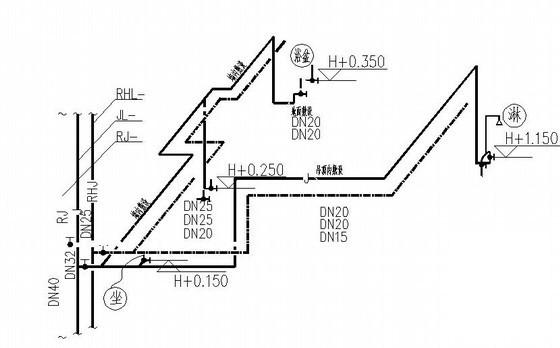

第 2 张图

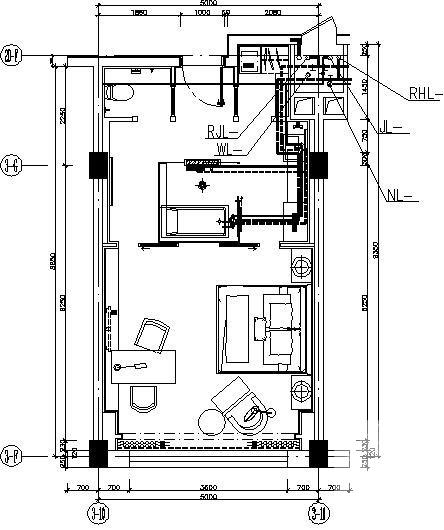

第 3 张图

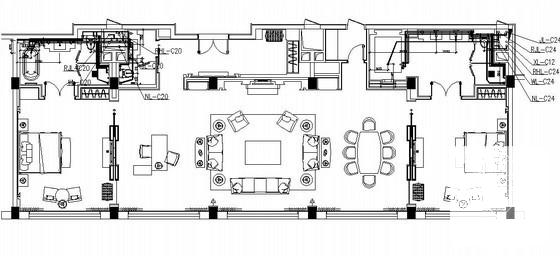

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
