一份5层研发中心给排水CAD施工图纸(室内消火栓)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：5,15
• 大样节点：卫生间
• 项目所在地：江苏

附件详情

• 给排水工程资料目录
• 给排水材料表
• 给排水设计施工说明
• 一层给排水及消火栓平面图
• 二层给排水及消火栓平面图
• 三层排水平面图
• 四层排水平面图
• 五层排水平面图
• 三层给水及消火栓平面图
• 四层给水及消火栓平面图
• 五层给水及消火栓平面图
• 一层自喷给水平面图
• 二层自喷给水平面图
• 三层自喷给水平面图
• 四层自喷给水平面图
• 五层自喷给水平面图
• 排水系统图
• 室内消火栓给水系统图
• 室内自喷给水系统图

附件详情

项目概要：该项目位于江苏，是一研发中心项目，本项目为改造项目，利用已有建筑1~5层进行改造，建筑总高度为23.10m（室外地坪至屋面建筑完成面）。设计包括室内给排水及消防给水项目。本建筑耐火等级为二级。
，共计17张图纸；

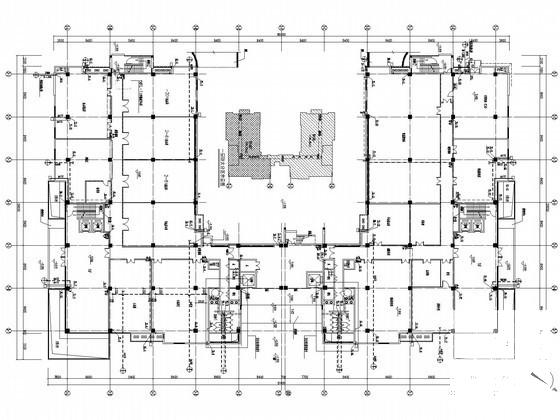

一层给排水及消火栓平面图

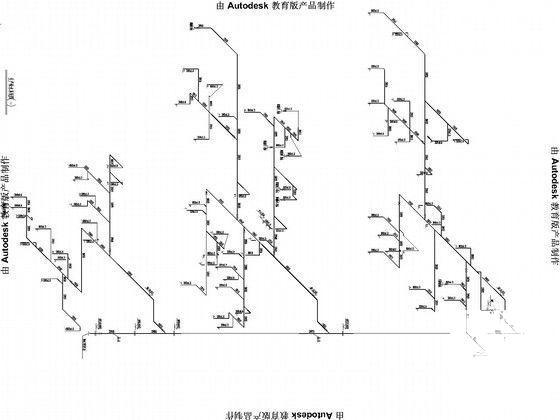

室内自喷给水系统图

生产给水系统图

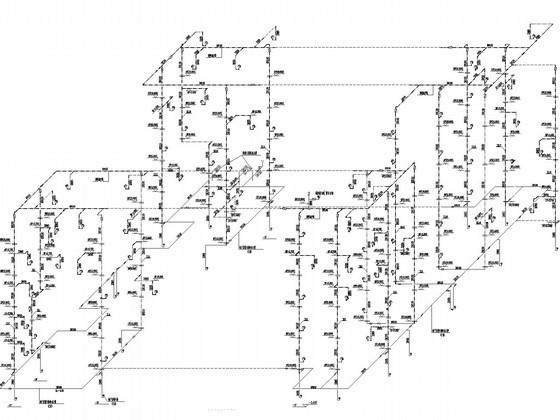

室内消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 14:11:05上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
