5层老年社会福利服务中心给排水CAD施工图纸(室内消火栓系统)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,娱乐
• 建筑结构形式：钢筋混凝土结构
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流
• 排水技术：重力排水
• 大样节点：水箱
• 项目地址：河北

附件详情

• 设计、施工说明、消防篇及图例
• 首层及屋顶水箱间给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 给水、排水及消火栓系统图

附件详情

该项目位于河北，为老年社会福利服务中心，地上5层，该资料范围包括：生活给水系统、排水系统、消火栓系统及建筑灭火器配置。给水系统：由于市政给水管满足水量及压力要求，因此由市政给水管网直接供给。排水系统：生活污水采用重力流方式直接排至室外，经化粪池处理后排入生活污水管网。
编制于2010年，共9张图。

二层给排水平面图

消防水箱给水系统图

排水系统图

第 1 张图

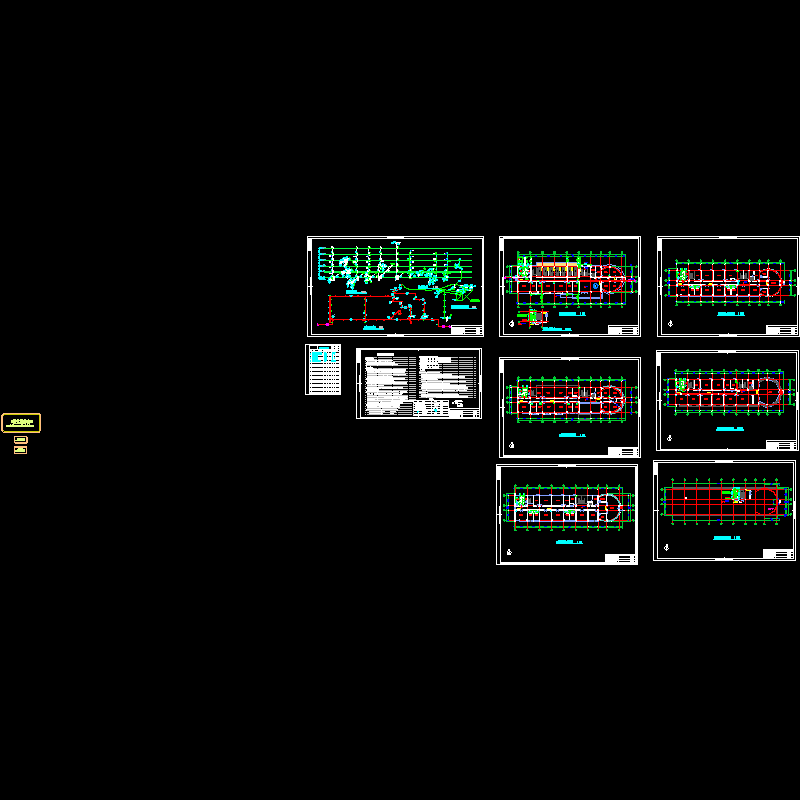

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
