6层市政供水住宅楼给排水施工CAD图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统,机房排水
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 大样节点：厨房,卫生间,阀门管件
附件详情
设计范围：室内给水，排水。
1、给水系统：根据甲方要求，该资料多层住宅给水接自小区室外供水管网，并利用市政水压直接供水，....
污水系统：排水采用雨污分流排水系统。室内污水采用单立管排水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

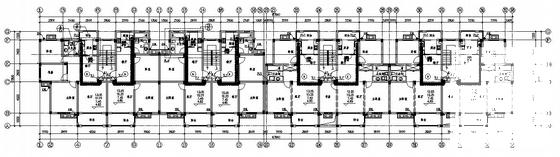

住宅给排水图纸 - 1 -

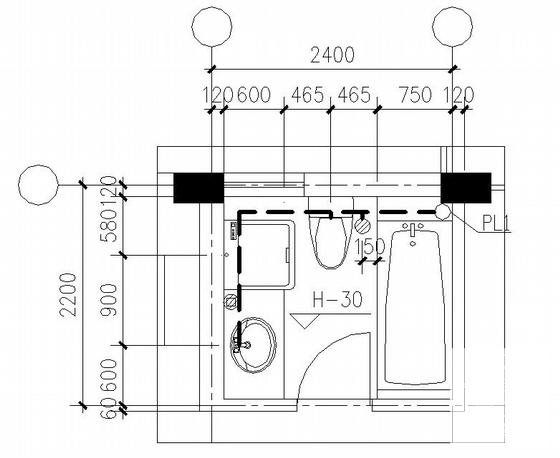

住宅给排水图纸 - 2 -

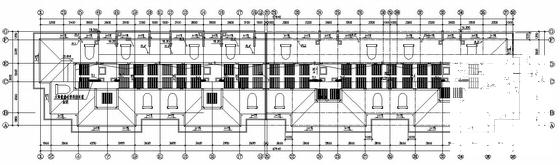

住宅给排水图纸 - 3 -

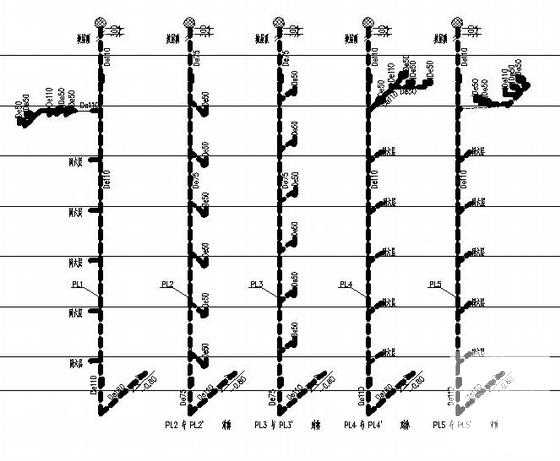

住宅给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：2.96 MB
- 收藏次数：0
-
文件名称：
附件-995860595670855879607.rar
