18层住宅楼给排水设计CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：9940.71平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室内消火栓系统
• 供水设备：水泵站
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间

附件详情

一. 项目概要:本建筑为"某园2#楼"。地上十八层，地下一层。为二类普通居住建筑。建筑高度52.50米，总建筑面积9940.71平方米。建筑物周边市政配套完善，可从市政供水管网不同方向引入两根DN200进水管，与本建筑外供水管道连接成环，接管处压力为0.30MPa（甲方提供）。雨、污水可就近排入市政管网。三. 设计内容: 该资料内容包括：室内生活给水系统、排水系统、消火栓给水系统、建筑物灭火器的配置。室外管网部分的设计详见地下车库和外网设计的相关图纸。

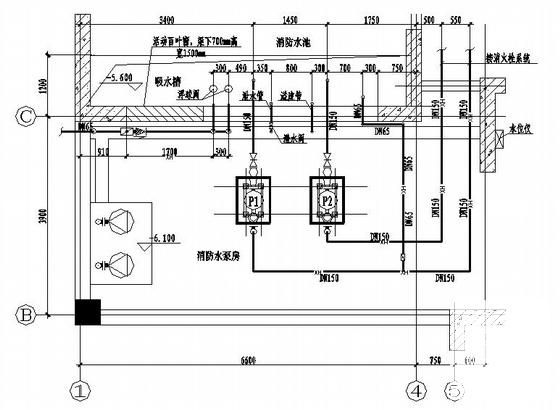

第 1 张图

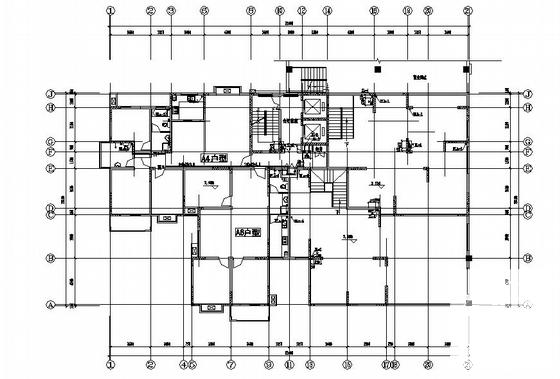

第 2 张图

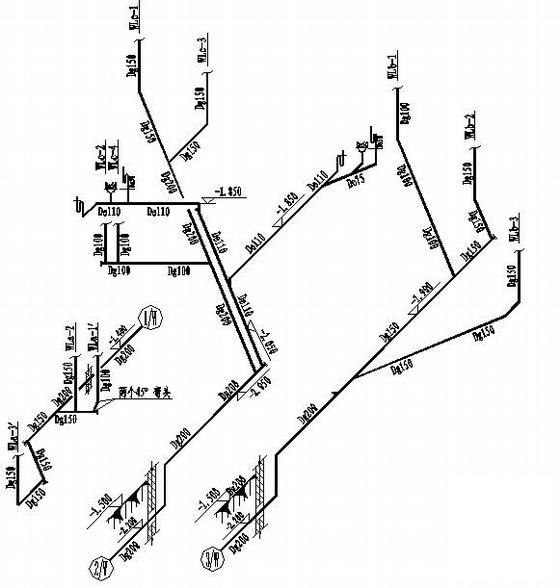

第 3 张图

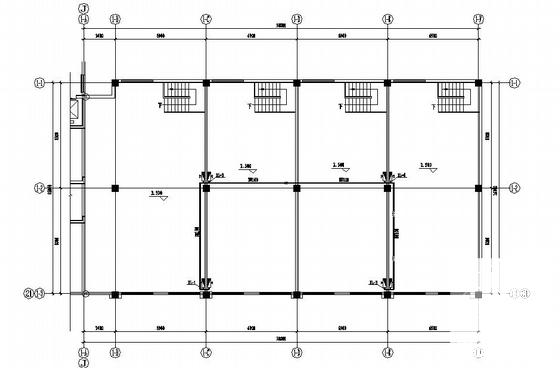

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
