高层住宅楼给排水设计CAD施工图纸

[复制链接]

0

主题

0

帖子

754

积分

超级版主

Rank: 8Rank: 8

积分
754
发表于 2020-3-1 15:32:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12194.02平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10

附件详情

该项目地上十五层,地下一层,一、二层为商业网点,结构类型为剪力墙结构,基础类型为筏板基础,楼板为现浇,建筑设计面积:住宅为12194.02平米,商业网点为2859.02平米,建筑高度50.00m,为二类高层住宅楼。


第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图

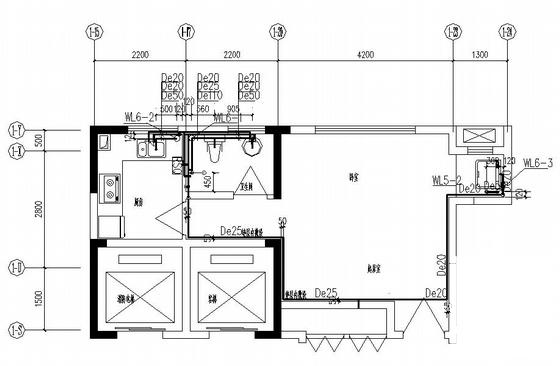

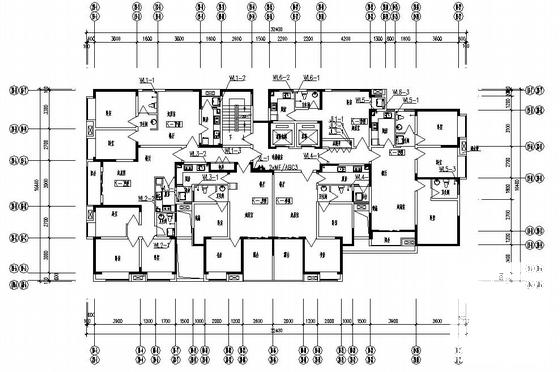

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
