小区三栋高层住宅楼给排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：6278.17平方米
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,稳压泵
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 大样节点：水箱

附件详情

• 地下层给排水及消防平面图
• 六层给排水及消防平面图
• 十七层给排水及消防平面图
• 泵房平面放大图
• 地下层喷淋平面图
• 消防水池预埋件安装示意图
• 消火栓系统管道轴测图

附件详情

一、设计依据
1. 建筑概况：
该项目为荆州市某小区，位于湖北省荆州市；该项目地下一层、地面以上17层+跃(其中一层架空层，二至十七层为住宅)；地下一层为微型汽车库；建筑高度：55.650米（室外地坪-0.150米至屋面女儿墙高度），总建筑设计面积：6278.17.90m%%1402，住宅建筑面积为5925.58m^U2^U，地下车库建筑面积为352.59m^U2^U。
该项目属于塔式高层住宅；耐火等级为地下一级，地上二级，框架-剪力墙结构。
车场设计防火规范>GB50067-97
7.设计范围
该资料范围包括红线以内的给水、排水、消火栓、自动喷水等管道系统、灭火器配置系统及小型给水排水构筑物.
二、管道系统
该项目设有生活冷水给水系统、生活排水系统、雨水及空调冷凝水排水系统、消火栓系统、湿式自动喷水系统.
1.生活冷水给水系统
1.1水源:供水水源为城市自来水.
1.2用水量标准：住宅部分200L/人.d，最高日用水量：33.6T/d。
1.3系统分区:根据甲方提供的市政水压：0.30~0.35MPa，本建筑冷水给水系统分三个区。一至六层为低区，由市政管网直供；七至十二层为中1区，十三至十七层为中2区，由位于地下室加压泵房内一组变频调速泵组供水。地下室内设置两座公称容积为50m%%1403%%141的组合式不锈钢肋板给水箱。
地下室加压泵房内两套变频调速泵组分别为中高区给水系统加压供水；变频调速泵组均设有三台泵,一台隔膜式气压罐,三台泵中一台为变频泵,其它两台为工频泵，由远传压力表(设在泵房内)将管网压力信号反馈至变频柜控制水泵的开启数量及正常运行,中区变频设备管网最高恒定压力均为：0.72MPa。低区供水压力：0.35MPa。
1.4住宅每层户用水表集中设置在该层管道井内，水表均为普通旋翼式湿式水表。
2.生活排水系统
2.1该项目污废水为合流排水系统。住宅部分排水管在地下室顶板梁下重力流引出室外排至室外污水检查井。
2.2地下车库设污水集水坑,用提升泵提升排出,每一集水坑设2台潜水泵(一用一备),潜水泵由集水坑水位自动控制,当一台来不及排水使水位达到报警水位时,两台泵同时工作并报警。
2.3住宅厨房部分设伸顶通气立管，卫生间部分设专用通气管。
2.4建筑物内的污水经化粪池处理后排入市政污水管网，共设置1座有效容积为20立方米的钢筋混凝土化粪池。
3.雨水系统
3.1屋面雨水采用87型钢制雨水斗和侧排式雨水斗。
3.2该工程采用内排水与外排水结合系统,屋面雨水经雨水斗和雨水管收集直接排入室外雨水检查井或经室外排水沟收集后排至区域雨水管网；阳台雨水及空调冷凝水经地漏和雨水管收集散排至室外散水上，通过雨水口收集后排至区域雨水管网。
4.消火栓系统
4.1根据(GB50045-95)(近代版)该项目定性为二类塔式高层住宅.建筑高度约为55.65.室内消火栓用水量为20L/s,室外消火栓用水量为15L/s,火灾延续时间为2.0h。
5.2本建筑室内消火栓为一个系统，消防水箱及增压稳压设备位于本区域18#楼屋面上，有效容积为18立方米；消防水泵位于地下泵房内。
5.3地下泵房内设置一座有效容积为540立方米的消防水池，.....

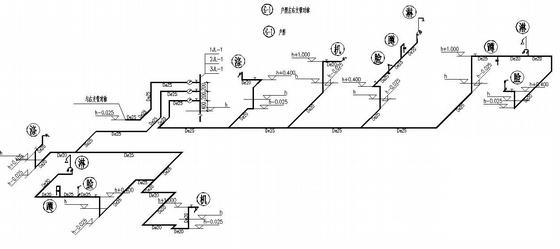

第 1 张图

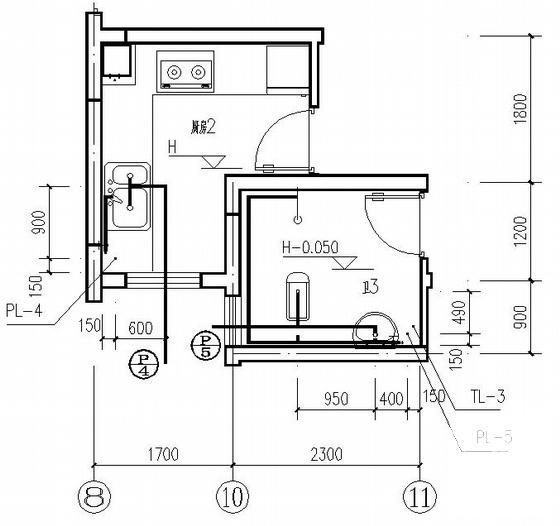

第 2 张图

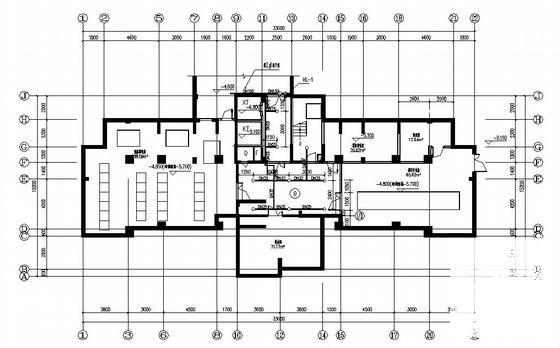

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
