该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：31453平方米
-
建筑地上层数：17层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：62张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：20
-
大样节点：泵房,卫生间
-
项目所在地：河北
附件详情
-
资料目录
-
给排水设计总说明
-
地下室自喷平面图
-
地下室消火栓给水系统图
-
地下室消防泵房给排水大样
-
底层给排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层给排水平面图
-
偶数层给排水平面图
-
奇数层给排水平面图
-
底层自喷平面图
-
底层自喷平面图
-
二层自喷平面图
-
三层自喷平面图
-
五~十四层自喷
平面布置图
-
一~三楼商铺生活给水系统图
-
污水排水系统图
-
废水排水系统图
-
雨水排水系统图
-
生活给水系统图
-
消防给水系统图
-
卫生间给排水大样图
附件详情
项目概况：本项目河北，本建筑为住宅地块G-6、G-7、G-8、G-9#号楼,总建筑面积31453
平方米,其中G6#号楼6667.68平方米,G7#号楼6667.68平方米,G-8#号楼7424.05平方米，
裙房1463.3平方米，G-9#号楼7424.05平方米，裙房1463.3平方米。G7#号楼17层；G6#
号楼17层；G8#号楼14层；裙房3层，G9#号楼14层；裙房3层。建筑高度:最高建筑为53.4
米，建筑耐火等级为地上二级。
设计范围为：建筑给水系统、排水系统、雨水系统，消防水系统等。
，图纸共62张。

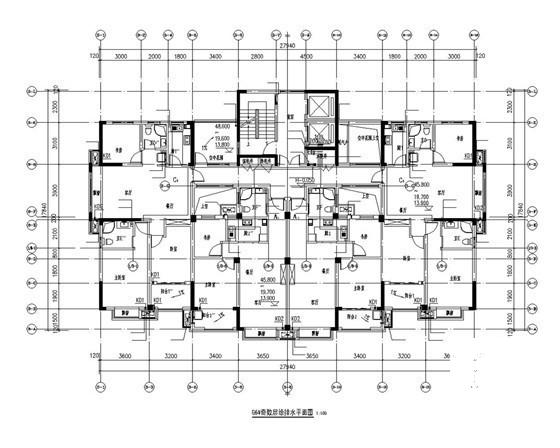

偶数层给排水平面图

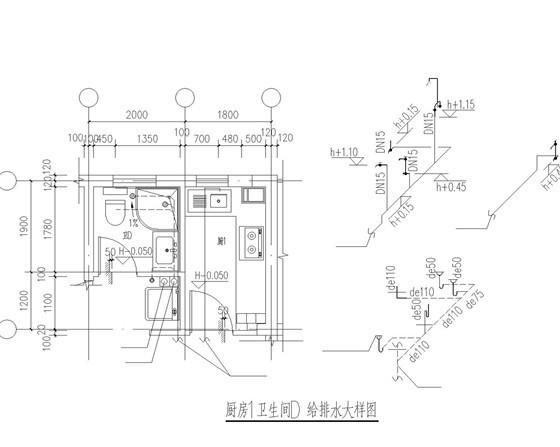

卫生间大样图

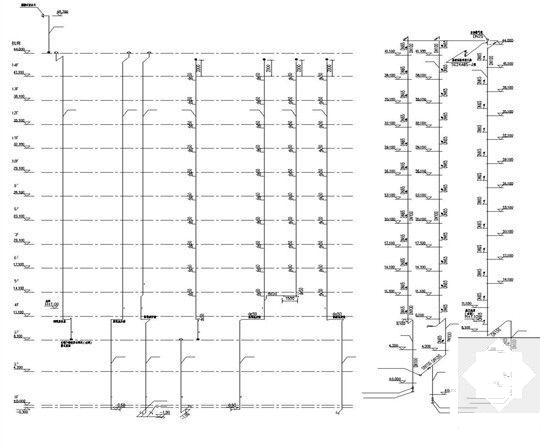

排水系统图

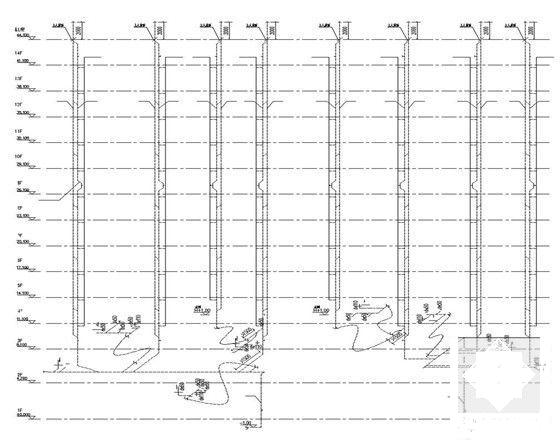

雨水及
消防系统
原理图

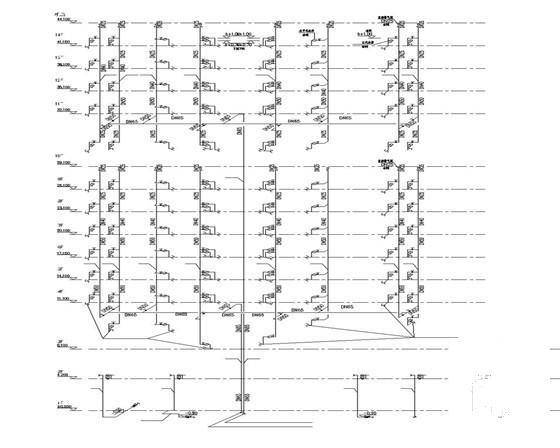

给水系统图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
