一份18层花园式住宅楼小区给排水CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统
• 供水方式：市政供水
• 排水体制：污废分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 特殊系统：太阳能热水系统
• 大样节点：水箱,厨房,卫生间
• 项目所在地：湖南

附件详情

• 给排水平面图
• 给排水系统图
• 给水及雨水排水系统图
• 户内给排水系统图
• 废水排水主管系统图
• 污水排水主管系统图
• 热水系统平面图
• 复式上层集热器布置平面图
• 屋顶集热器布置平面图

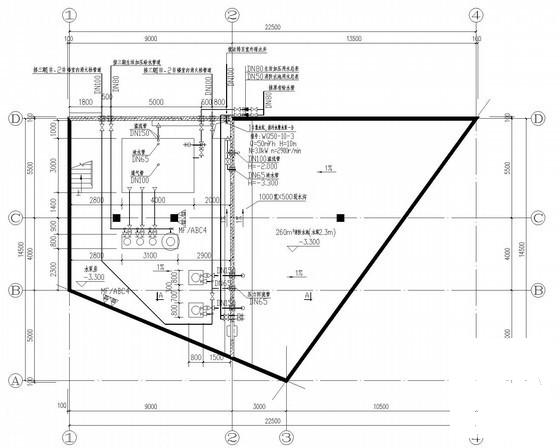

• 水泵房平立剖面图

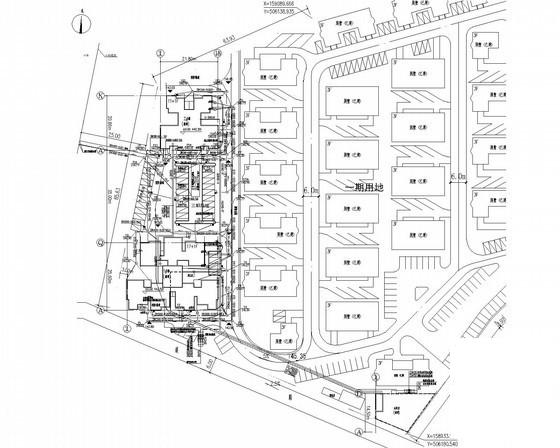

• 给排水总平面图
• 平面图
• 卫生间、厨房及水箱大样图

附件详情

该附件为海南某花园式住宅小区给排水施工图。
项目概要：该工程为第三期，一共有三栋楼房。1号楼为18层建筑，2号楼为12层建筑，3号楼为3层建筑。
设计范围：生活给水系统、生活污水系统、雨水系统、排水系统、 消防系统 。该工程生活污水经化粪池处理后排入市政污水管，雨水管统一由室外雨水管排至市政雨水管道，排水采用污废分流制。室外消火栓用水量为15L/s.
，共29张图纸。

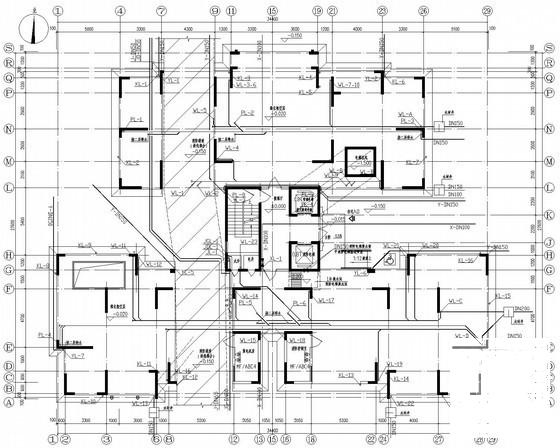

1#一层给排水平面图.

2#一层给排水平面图

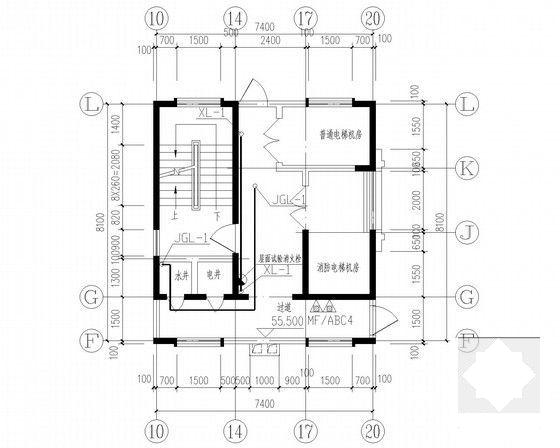

电梯机房给排水平面图

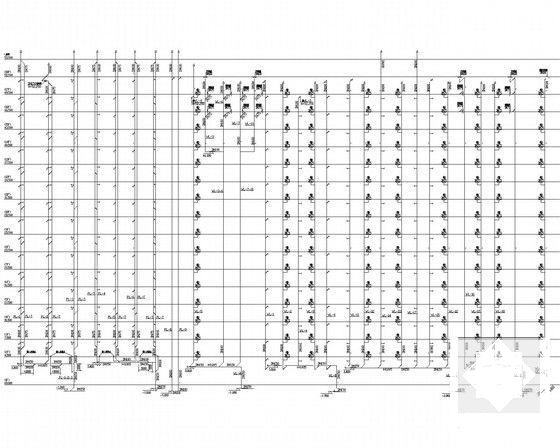

污水排水主管系统图

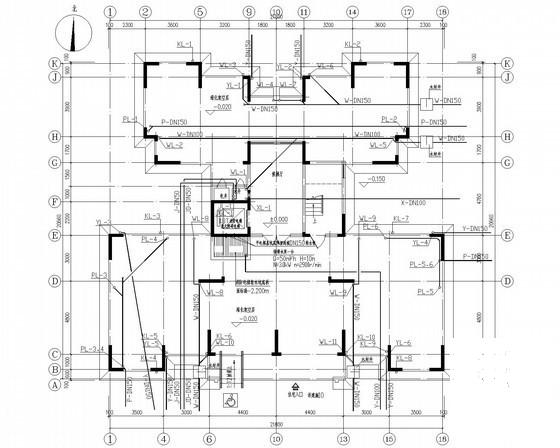

地下一层给排水平面图
