一份2层住宅楼小区会所给排水CAD施工图纸（游泳池）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 特殊系统：游泳池
• 大样节点：水箱,泵房,卫生间
• 项目所在地：天津

附件详情

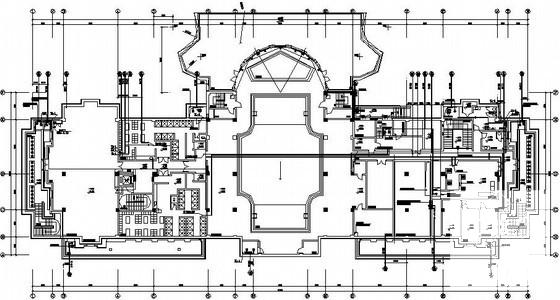

• 地下一层~二层给排水平面图
• 地下一层~二层喷淋平面图
• 泳池设备层给排水平面图
• 给排水管道系统图
• 卫生间大样图
• 浴室给排水系统图
• 消防水池大样图
• 消防泵房大样图
• 消防水箱间管道布置图
• 消防水箱间基础布置图

附件详情

本稿件为[天津]住宅小区会所给排水施工图纸（含游泳池），地上2层，地下1层工程设计内容包括：给排水系统、 消防系统 （消火栓系统，自动喷水灭火系统，灭火器配置）。
14张图纸。

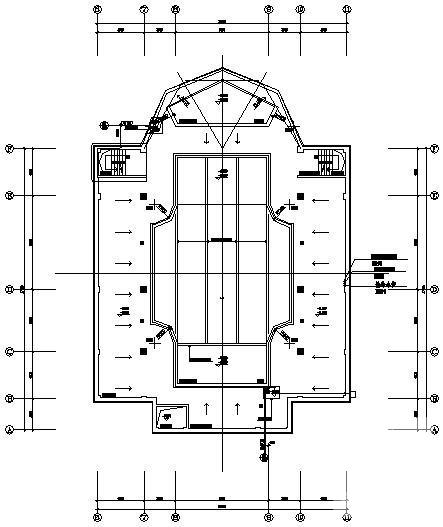

泳池设备层给排水平面图

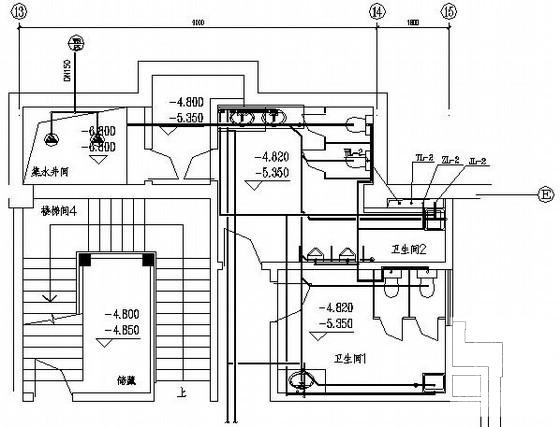

卫生间大样图

给水系统原理图

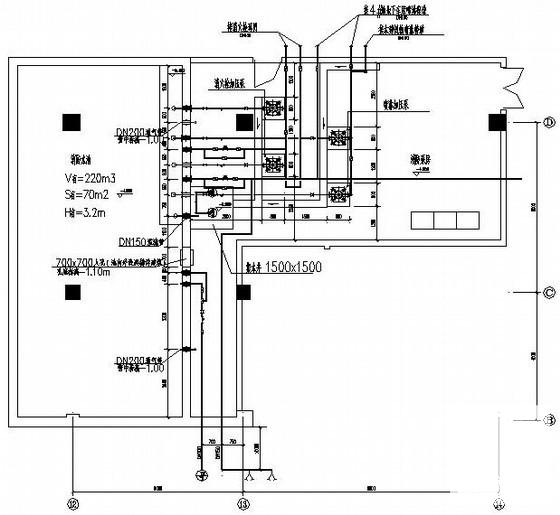

消防水池、消防泵房大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
