一、附件详情

该项目为某高级会所给排水设计。室内外高差600mm，耐火等级二级。

二、设计说明

1. 给水系统
   （1）冷水系统：由附近给水管网直接供水，给水管网在该处的水压为0.35MPa。
   （2）给水基本参数：最大日用水量4.5m3/d，最大时用水量0.43m3/h，平均小时用水0.19m3/h。（3）热水系统：热水由燃气热水器供水。必须采用带安全装置的燃气热水器。
2. 排水系统
   （1）排水基本参数：最大日排水量4.05m3/d，最大时用水量0.39m3/h，平均小时用水0.17m3/h。
   （2）排水管安装坡度除图中标注外，均按标准坡度敷设。排水管安装参见标准10S406。
3. 雨水排水系统
   该项目设计按XXX暴雨强度公式计算。设计重现期为3年，降雨历时5min，径流系数为0.95，按重现期50年校核，设计雨水量为10.01L/S。

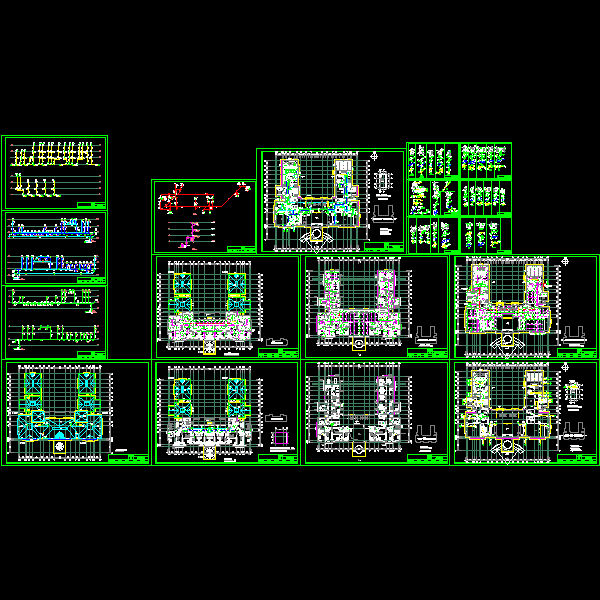

三、图纸展示

首层平面图

首层消防平面图

二层消防平面图

消火栓系统图

排水系统原理图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
