会所室内游泳池给排水设计CAD施工图纸(ppr热水管)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明:
1.本游泳池水处理系统采用U-PVC管材,压力为了0.6MPa。
2.机房电源要求: 三相五线,功率20KW,接至配电箱处。
3.自来水引入机房,管径DN80，泳池注水及补水专用。
4.标高要求：机房地面标高要求不高于泳池水平面标高,能再低点更好。
5.锅炉加热系统：二次系统管道均为PPR热水管。
6.锅炉二次侧泳池温度泳池设备自控。
7.淋浴用水加压泵,由甲方负责。

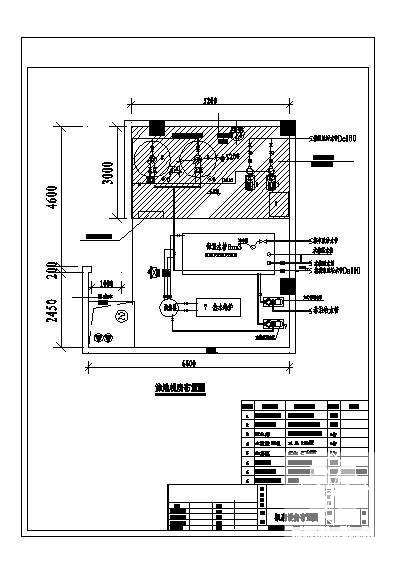

第 1 张图

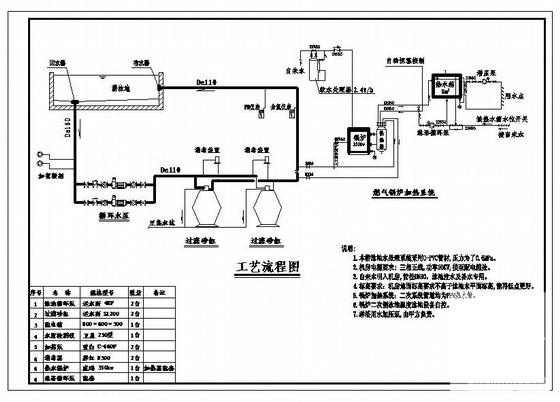

第 2 张图

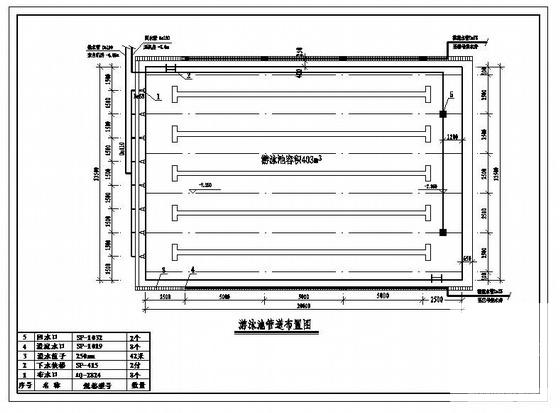

第 3 张图

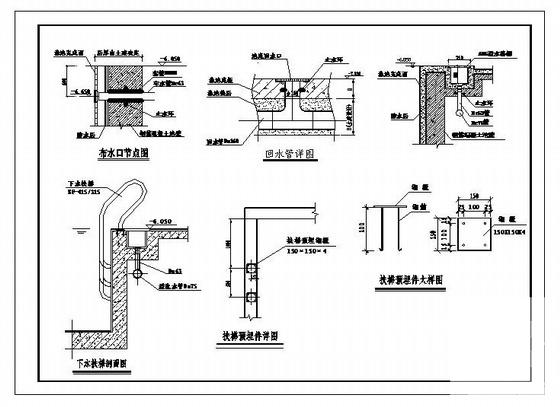

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
