国际会所室内游泳池水处理系统设计CAD大样图(三集一体除湿热泵)(dwg)

[复制链接]

0

主题

0

帖子

1534

积分

超级版主

Rank: 8Rank: 8

积分
1534
发表于 2020-7-22 19:36:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

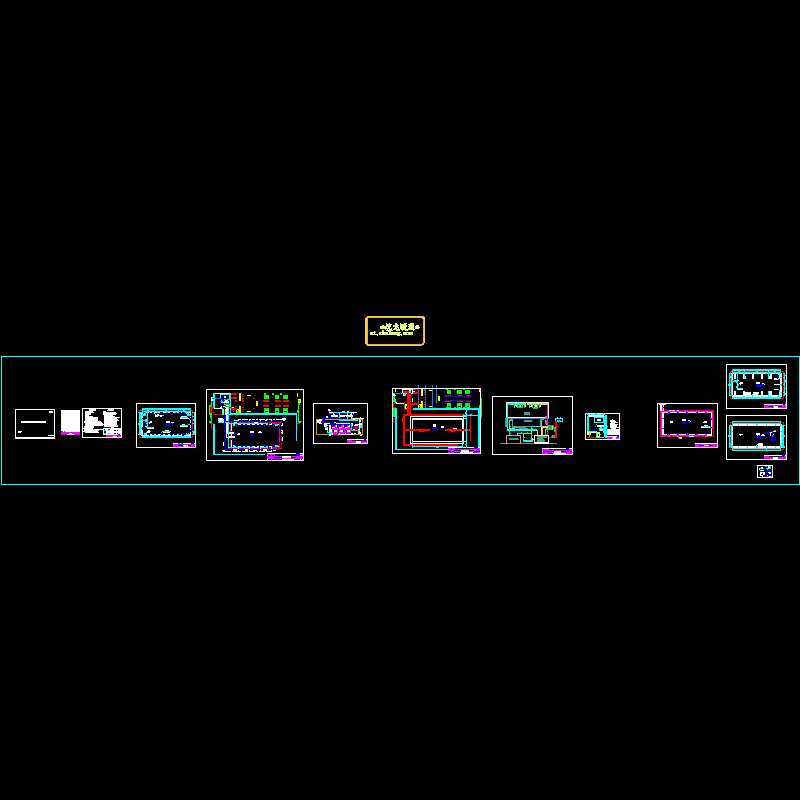

  • 游泳池方案图资料目录
  • 游泳池图例及说明
  • 游泳池池体配件尺寸定位图
  • 泳池管道 平面布置图
  • 泳池水处理工艺流程图
  • 泳池除湿风管平面布置图
  • 三集一体除湿热泵系统工艺流程图
  • 机房平面布置图
  • 泳池水下灯电气布置图
  • 泳池池体土建配合图
  • 泳池局部剖面图

附件详情

稿件为海南某国际会所室内恒温泳池循环水处理系统方案设计图纸。
游泳池加药:a.混凝剂滤前投加,采用铝盐,设计投加量3~5mg/L,药剂配置浓度为5%~10%;(计量泵定量连续投加)。
b.消毒剂滤后投加,采用次氯酸钠溶液,设计投加量(有效氯浓度)1~3mg/L,药剂配置浓度为5%~10%;(计量泵定量连续投加)。消毒还采用了盐氯发生器同紫外线杀菌器。
c.除藻剂采用硫酸铜,设计投加量不超过1mg/L,根据水体景观池池水透明度和气候条件确定投加时间和间隔时间。
d.PH调整剂滤后投加,采用碳酸氢钠。设计投加量为1~5mg/L,药剂配置浓度为5%~10%。(采用计量泵定期或不定期连续投加)
……

编制于2012年,图纸共12张。

泳池水处理工艺流程图

进水口.吸污口大样图

除湿热泵系统流程图

游泳池水处理系统图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
