国际会所室内游泳池水处理系统设计施工CAD大样图

附件详情

  • 游泳池方案图资料目录
  • 游泳池图例及说明
  • 游泳池池体配件尺寸定位图

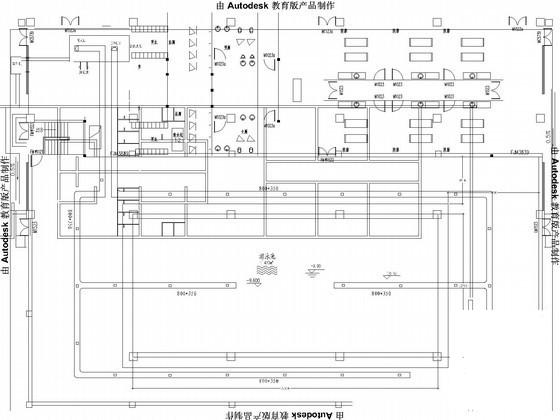

  • 泳池管道 平面布置图
  • 泳池水处理工艺流程图
  • 泳池除湿风管平面布置图
  • 三集一体除湿热泵系统工艺流程图
  • 机房平面布置图
  • 泳池水下灯电气布置图
  • 泳池池体土建配合图
  • 泳池局部剖面图

附件详情

稿件为海南某国际会所室内恒温泳池循环水处理系统方案设计图纸。
游泳池加药:a.混凝剂滤前投加,采用铝盐,设计投加量3~5mg/L,药剂配置浓度为5%~10%;(计量泵定量连续投加)。
b.消毒剂滤后投加,采用次氯酸钠溶液,设计投加量(有效氯浓度)1~3mg/L,药剂配置浓度为5%~10%;(计量泵定量连续投加)。消毒还采用了盐氯发生器同紫外线杀菌器。
c.除藻剂采用硫酸铜,设计投加量不超过1mg/L,根据水体景观池池水透明度和气候条件确定投加时间和间隔时间。
d.PH调整剂滤后投加,采用碳酸氢钠。设计投加量为1~5mg/L,药剂配置浓度为5%~10%。(采用计量泵定期或不定期连续投加)
……

,图纸共12张。

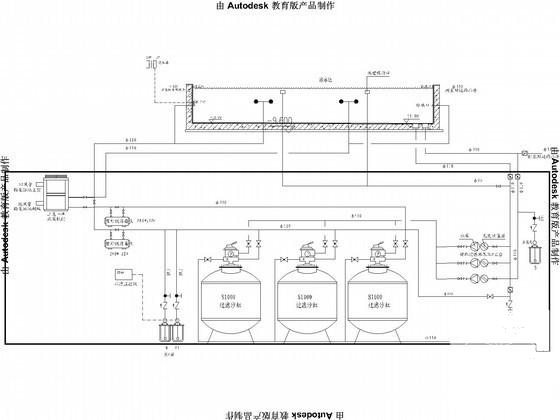

泳池水处理工艺流程图

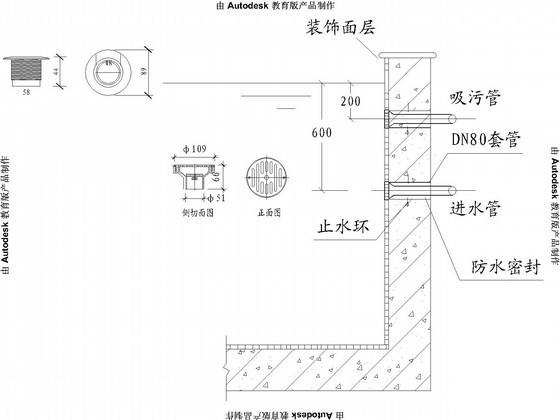

进水口.吸污口大样图

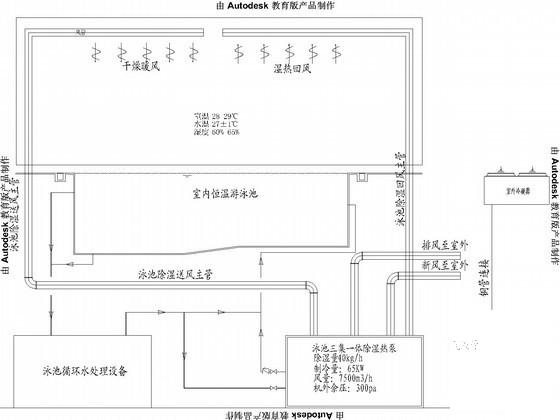

除湿热泵系统流程图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 游泳池水处理系统图 - 1
    游泳池水处理系统图 - 1
  • 游泳池水处理系统图 - 2
    游泳池水处理系统图 - 2
  • 游泳池水处理系统图 - 3
    游泳池水处理系统图 - 3
  • 游泳池水处理系统图 - 4
    游泳池水处理系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
