地下上1层会所室内游泳池循环水系统设计CAD图纸
- 设计详细说明：有
附件详情
- 游泳池循环水系统设计说明
- 游泳池水处理工艺流程图
- 游泳池管道平面图
- 游泳池剖面图
- 水处理机房平面图
- 游泳池管线系统图
- 游泳池除湿工艺流程图
- 游泳池机房设备电路系统图
- 游泳池机房设备线缆 平面布置图
- 游泳池机房设备等电位平面布置图
- 游泳池机房设备接线原理图
- 除湿热泵风管安装立面图
附件详情
该项目位于陕西省西安市，为会所室内游泳池，位于建筑地下一层。
游泳池空间面积约为750平方米，层高以梁底至池面记4.5米，游泳池面积为240平方米。游泳池尺寸为长20，宽12米，均深1.5米。四周设溢流回水槽，长端设明沟。
设计内容：游泳池水循环、过滤、消毒及加热系统设计；游泳池给水、排水、自动补水设计。
图纸共10张。

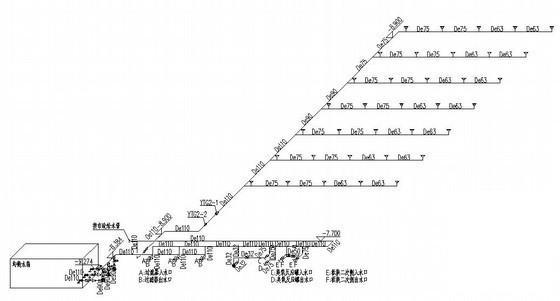

游泳池给水系统图

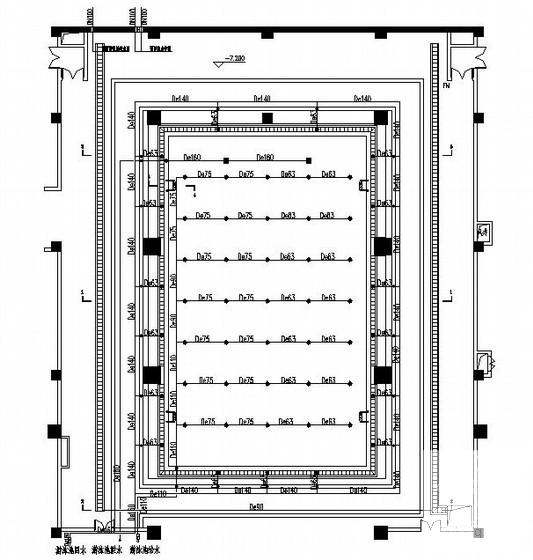

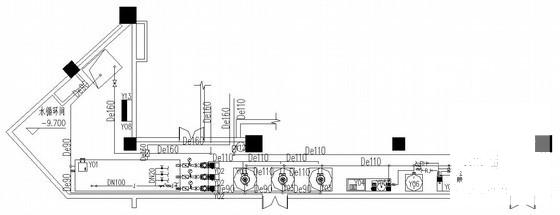

游泳池及机房循环水处理平面图

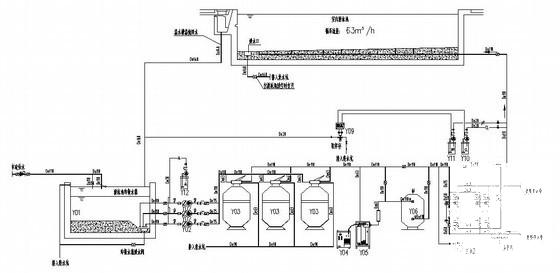

游泳池水处理工艺流程图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
室内游泳池设计图纸 - 1 -
室内游泳池设计图纸 - 2 -
室内游泳池设计图纸 - 3 -
室内游泳池设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
