该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：无
-
建筑类别：娱乐
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：3层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：21张
-
地下室用途：商业
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
特殊系统：游泳池,按摩池
-
大样节点：卫生间,设备房布置
附件详情
-

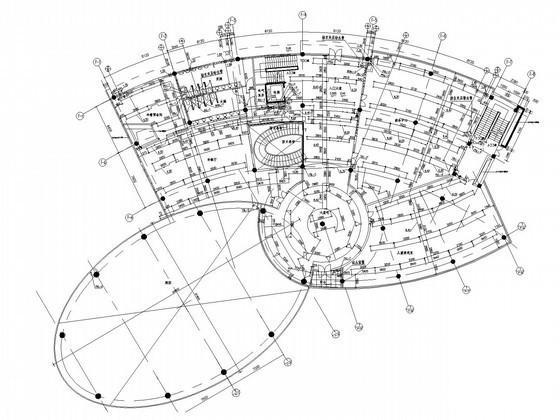

首层给排水、消防平面图
-
二层给排水、消防平面图
-
三层给排水、消防平面图
-
天面给排水、消防平面图
-
给水系统图
-
排水系统图
-
卫生间大样图
-
室内游泳池
平面布置图
-
游泳池循环系统工艺流程图
-
泳池设备机房布置图
-
地库层给排水、消防平面图
附件详情
该项目为一会所项目,建筑层数为地上三层，地下一层，建筑高度为15.5米；该项目包含有游泳池、按摩池等特殊系统以及游泳池水处理工艺等；
该项目设计范围：给水系统、排水系统、生活污水系统、喷淋系统等；
共计21张图纸；

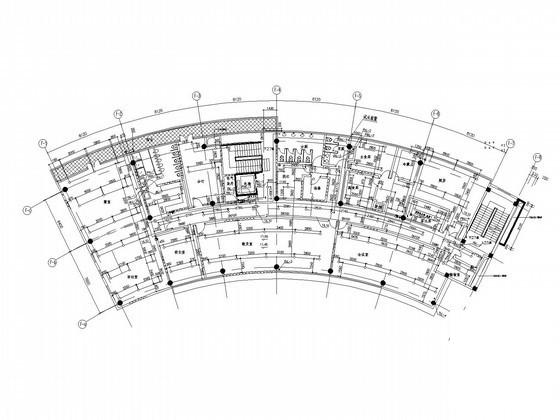

三层给排水、消防平面图

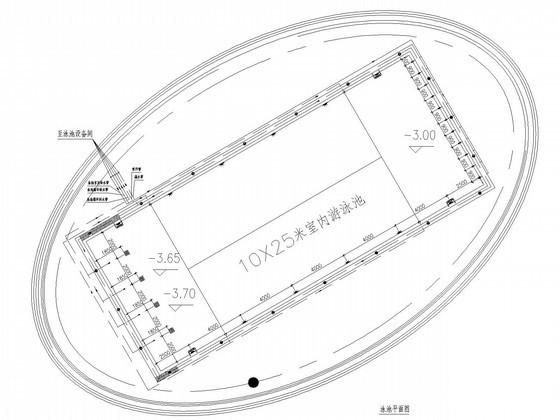

游泳池平面图
卫生间大样

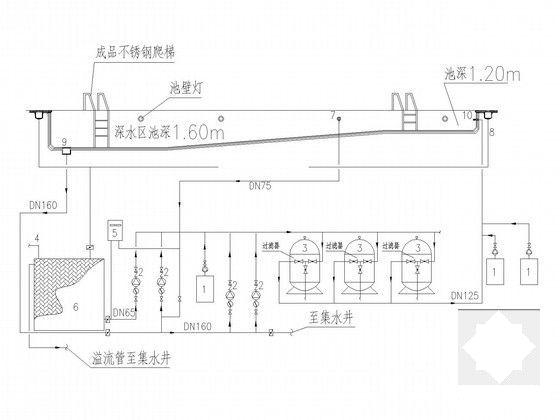

游泳池循环系统工艺流程图
夹层卫生间给水系统
消防给水系统图

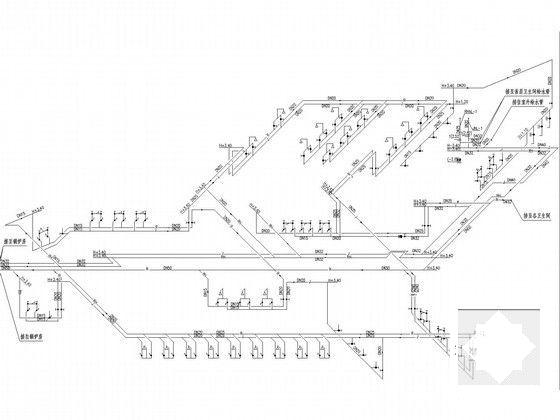

给水系统图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
