8层小区住宅楼给排水CAD图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：8806平方米
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：44张
• 供水方式：市政供水
• 供水分区：无
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15

附件详情

一、该建筑小区位湖南省，设计包含小区门面、不同类型房屋成套给排水设计图纸，二.设计范围该资料包括本栋楼的室内给水、污废水、雨水及空调凝结水、消火栓消防给水系统及灭火器气体消防。三.系统设计给水系统:整栋楼由城市给水管网供水，住宅部分每户用水量单独计量，水表间设在水表井内，水表至室内用水点的给水管敷设于地面下，每户厨房设一燃气热水器，供应生活热水。污水系统:生活污水经室内排水管道汇合后排至室外管网，均经化粪池处理后排入市政管网。雨水、废水系统：阳台设有雨水管，雨水汇合后排入室外散水或雨蓬。空调冷凝水自成系统排至室外散水。

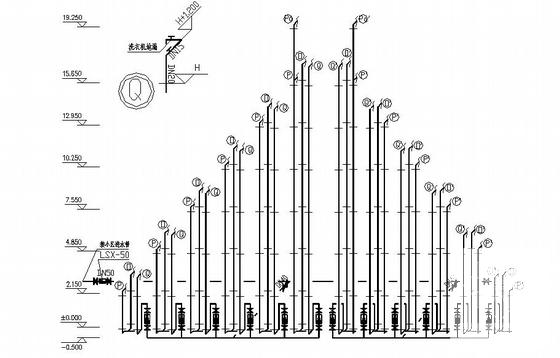

第 1 张图

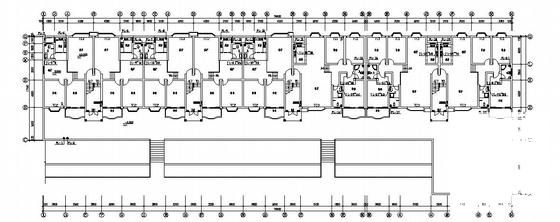

第 2 张图

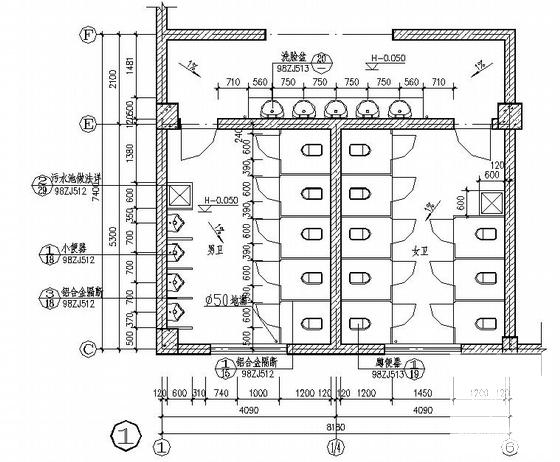

第 3 张图

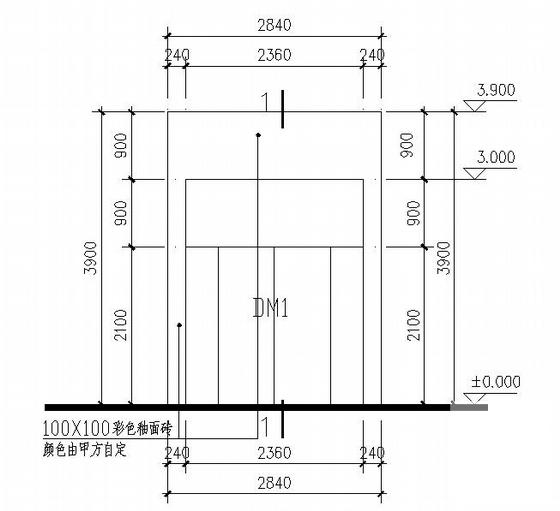

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
