一份27层住宅楼小区给排水CAD施工图纸(自动喷淋系统图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：超高层建筑
• 建筑地上层数：27层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：51张
• 设计年代：近代
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,消防排水
• 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：10
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵,泵房
• 项目所在地：福建

附件详情

• 给排水设计说明及图例

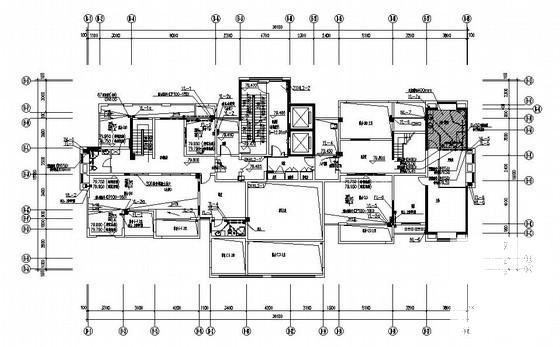

• 各号楼各层层平面图
• 给水系统原理图
• 消火栓系统原理图
• 冷凝水系统原理图
• 排水系统原理图
• 雨水系统原理图
• 人防给水系统图
• 室外消火栓给水系统图
• 地下室加压排水系统图
• 室内消火栓给水系统图
• 水喷雾系统图
• 自动喷淋系统图
• 水泵房剖面图
• 水泵房给排水平面放大图

附件详情

某高层住宅小区B#、C#、D#、E#、楼给排水设计
包括地下室的给排水设计， 消防系统 设计，给水系统设计，排水系统设计，雨水系统设计

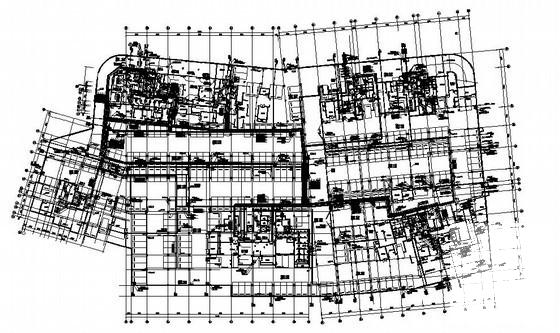

地下室给排水平面图

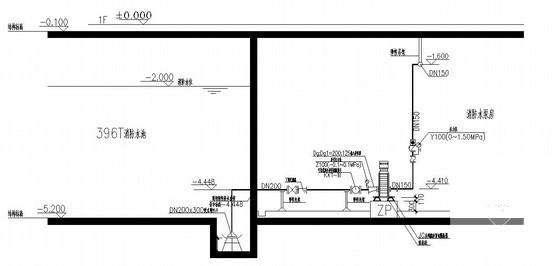

剖面图

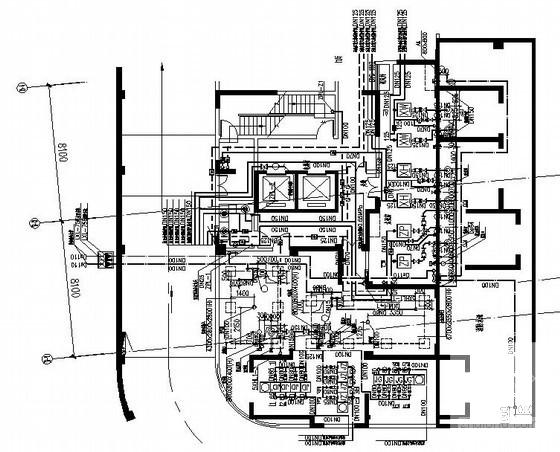

水泵房给排水平面放大图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
