一份32层地标建筑商业综合体住宅楼给排水CAD施工图纸（2栋楼）(自动喷淋系统图)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：245578.46平方米
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：46张
• 设计年代：近代
• 地下室用途：商业,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：四区以上
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：雨水回收
• 大样节点：集水坑,阀门管件
• 项目所在地：江苏

附件详情

• 资料目录及材料表
• 给水排水设计及施工总说明
• 地下一层给排水及消防平面图
• 地下一层喷淋平面图
• 一层给排水及消防平面图
• 一层喷淋平面图
• 二层给排水及消防平面图
• 二层喷淋平面图
• 三层给排水及消防平面图
• 标准层给排水及消防平面图
• 十七层给排水及消防平面图
• 机房层给排水及消防平面图
• 屋面给排水及消防平面图
• 给排水系统图
• 消火栓系统图
• 自动喷淋系统图

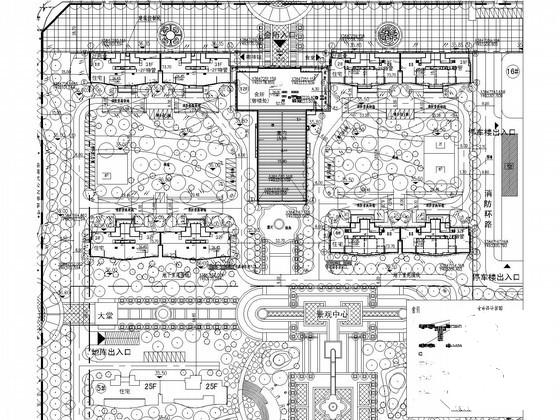

• 总平面

附件详情

该项目位于江苏，属于重点工程项目，该项目总建筑面积56.6万平方米，其中住宅面积24万平方米，商业面积近20万平方米，停车等相关配套12万平方米，是集住宅、百货、院线、餐饮、KTV、家电卖场、大型超市等多种功能于一体的商业综合体。成为新地标和城市名片。
设计范围：建筑 用地红线 内室内外给水排水、消防工程；设计内容：室内给水排水系统、室内消防给水系统、灭火器设计。
，共46张图。

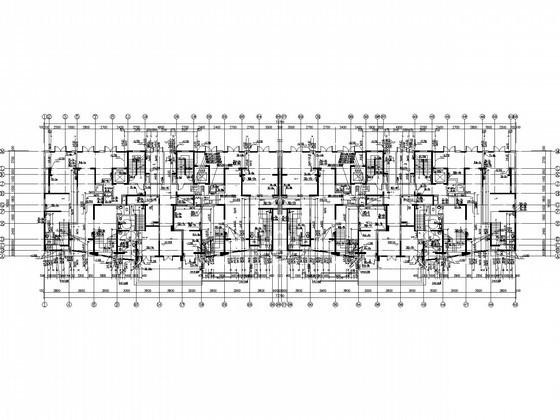

一层给排水及消防平面图

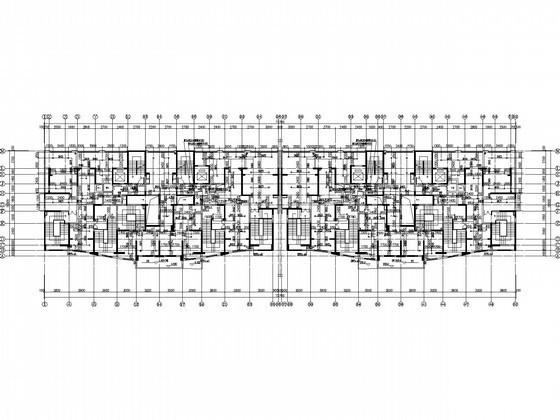

二层喷淋平面图

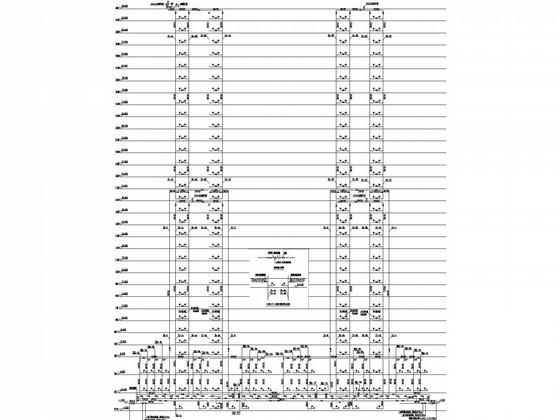

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
