小区高层住宅楼电气CAD施工图纸

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 负荷等级：二级负荷
• 供电方式：TN-C-S
• 防雷等级：二级
• 出图时间：2009年
• 设计阶段：施工图
• 地下室用途：商业,车库
• 设计内容：强电,弱电,防雷接地

附件详情

该项目为宁波某住宅小区工程，本子项为1,8#住宅楼，共1个单元，其中1#楼地下1层，地上17层的高层，8#楼没有地下层，地上17层的高层，均属于二类普通高层住宅建筑。其它住宅指标详见建筑专业图纸说明。
设计范围：住宅楼内低压配电系统；住宅楼内照明及插座配电系统；防雷及接地系统；有专用设备的场所（例如：电信间、电梯等），设计仅预留电源配电箱。

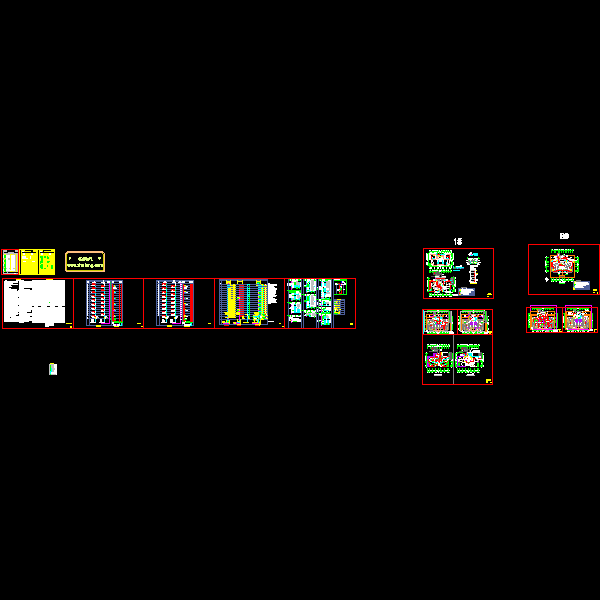

第 1 张图
