建筑类别：住宅
-
建筑高度：高层建筑
-
建筑面积：16281.81平方米
-
地上层数：18层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：52张
-
图纸年代：近代
-
地下室用途：人防
-
负荷等级：一级,三级
-
项目地址：陕西
-
强电设计：
,低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：
,视频监控系统,有线电视和卫星接收系统,智能化集成
一、项目概要
1.建筑性质
该项目为和谐花园小区5#住宅楼,位于西安市XXX路,XX区。
地下二层战时为人防,平时为库房;地下一层为库房,且储存物品的火灾危险性为丙类2项；
其中一至十八层为住宅。
2.
总建筑面积
16281.81m,建筑高度:54.00m,现浇钢筋混凝土剪力墙结构。
二、设计范围
低压配电系统 电力照明系统 防雷、接地及安全系统
火灾自动报警系统 有线电视系统 通信系统图
楼宇对讲系统 视频监控系统
三、配电系统
1、负荷分级
一级负荷:消防用电设备、应急及疏散照明、客梯、排污泵等;其余为三级负荷。
2、供电电源
本单体电源由地下车库总变配电室经地下车库桥架引来,采用380V/220V电源供电,引至
本单体地下一层配电间总进线箱。
本单体备用电源由地下车库柴油发电机房经地下车库桥架引来,采用380V/220V电源供电,引至
本单体地下一层配电间总备用箱。
住宅居民生活用电、电梯、消防风机、楼内应急照明、航空障碍灯用电、生活泵消防泵、
消防控制室用电均由公变供电,地下室照明由专变供电。
系统接地形式采用TN-S,设专用PE线,PE线与N线应严格区分,不得混用。
3、计量方式
总用电计量设于总进线配电柜,住户计量采用预付费卡式电表,电表箱分层设在
每层走廊墙壁上,公共照明单独计量。

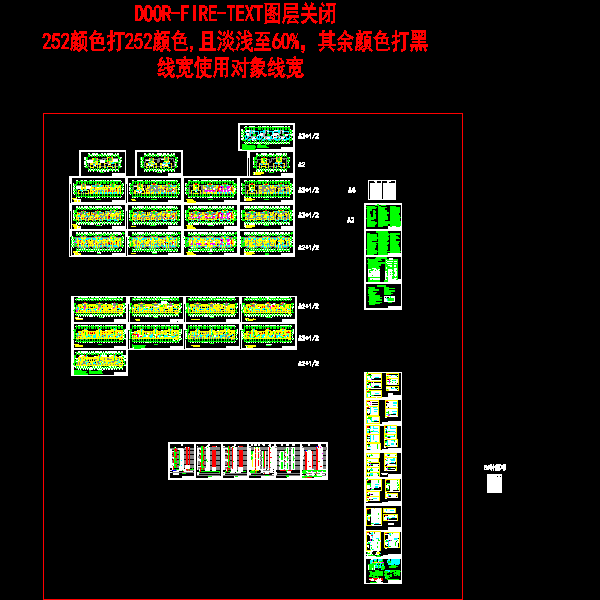

四、图纸展示
西安高层住宅小区
电气火灾监控系统图
图(七)
一层火灾报警平面图
