住宅小区人防工程电气CAD施工图纸(消防联动控制系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑设计面积：11696平方米
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：人防,车库
• 负荷等级：一级
• 接地方式：TN-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,广播系统

附件详情

该项目位于地下一层，层高为3.7米，总建筑面积为11696平方米。平时为二类汽车库，划分为7个防火分区；战时分为5个防护单元，其中防护单元一.三.五为核6级，其余为物资库。
设计范围包括：电力配电系统、 照明系统 、接地系统、火灾自动报警及消防联动控制系统、电话系统。

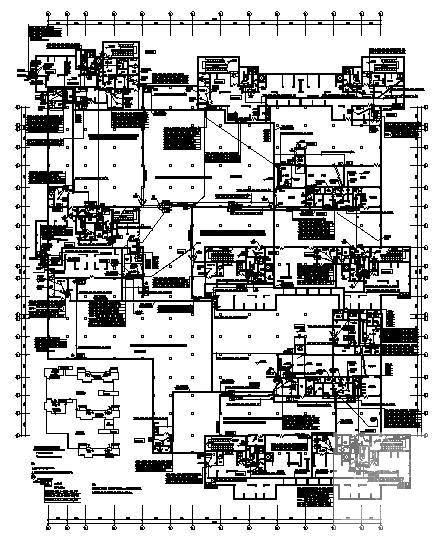

第 1 张图

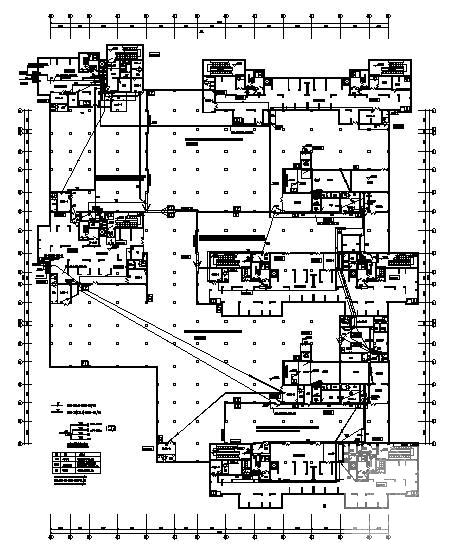

第 2 张图

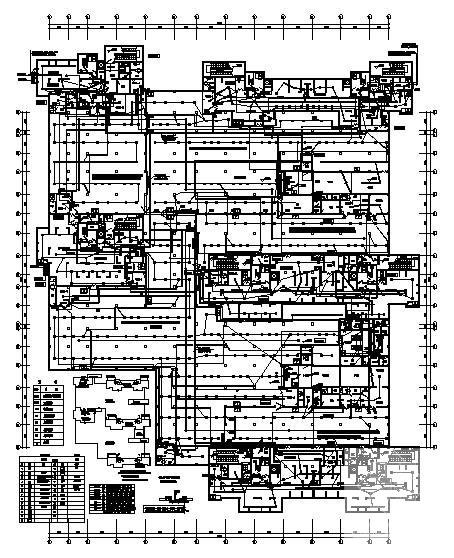

第 3 张图

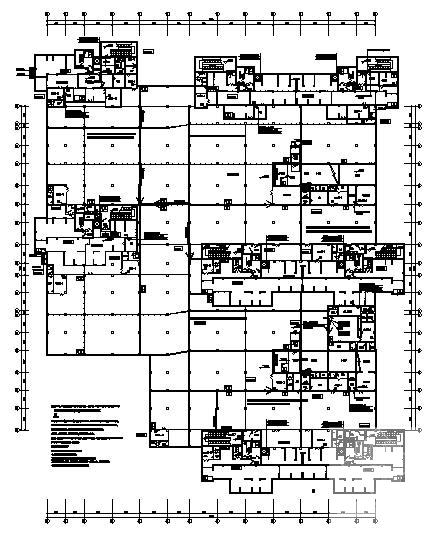

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
