[CAD]15层商住楼电气设计图纸(消防联动控制系统)

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2020-2-19 23:23:08 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


电气设计说明

一.设计依据

1.建筑概况:

该项目位于四川(省市),xxxxx,电梯公寓。地下一层,层高3.0米,主要为汽车

和自行车库;地上十五层,一层层高4.20米、二三层层3.9米,四~十五层层高3.0米,一~三层为商业,四~

十五层均为住宅;屋顶设有电梯机房及水箱间;建筑主体高度48米,总建筑面积为12000平方米。结构形

式为框架剪力墙结构,现浇混凝土楼板。

该项目属于二类普通高层商住楼。

2.相关专业提供的工程设计资料;

3.各市政主管部门对初步设计的审批意见;

4.建设单位提供的设计任务书及设计要求;

5.中华人民共和国现行主要标准及 法规 (略);

6. 其他有关国家及地方的现行规程、规范及标准(略)。.

二.设计范围

1.该项目设计包括红线内的以下电气系统:

1)10/0.4kV变配电系统;

2)电力配电系统;

3)照明系统;

4)建筑物防雷、接地系统及安全措施;;

5)有线电视系统;

6)电话系统;

7)网络布线系统;

8)楼宇对讲系统;

9)火灾自动报警及消防联动控制系统

10)广播系统(包括业务广播和消防应急广播);

2.与其它专业设计的分工:

1)室外照明系统,由专业厂家设计,该资料仅预留电源;

2)有特殊设备的场所(例如:电梯机房等),该资料仅预留配电箱并注明用电量;

3)有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。该资料将电源引至配电箱,预留

装修照明容量。

4)电源分界点为,地下一层高压配电室电源进线柜内进线开关的进线端。

三.10/0.4kV变配电系统

1. 负荷分类及容量:

1).根据本建筑物的具体情况。大楼消防设备电源、应急照明、安全出口、疏散指示照明、地下室照明为

二负荷。其它为三级负荷。

2).主要用电负荷指示见低压配电系统图

2.供电电源及电压:供电电源由城市电网引来一路10kV线路,用电缆直埋方式供电,10kV电源线路的走

向由供电部门确定,该资料仅绘出电缆进线示意。

3.应急电源:

1.另在大楼内根据消防用电负荷和重要电力设备用电,设有一台160kW应急型自起动柴油发电机组,作为消

防备用电源。当10kV市电停电、缺相、电压或频率超出范围,或变配电所变压器故障时,从配电室母线处

取柴油发电机的延时启动信号,至柴油发电机房,信号延时 0~10s(可调)自动启动柴油发电机组,柴油

发电机组内达到额定转速、电压、频率后,投入额定负载运行。当市电恢复 30~60s(可调)后,由ATS

自动恢复市电供电,柴油发电机组经冷却延时后,自动停机。

2.备用柴油发电机电源,平时停电,在非消防时期可供大楼内二级负荷及重要三级负荷用电,火灾时由消

防控制室自动(或手动)卸载,以保证消防用电,柴油发电机组的运行要求为。当市电因故停电时,柴油发电

机组自启动向消防负荷(双电源自动切换箱柜)供电,在非消防时期,柴油发电机提供的备用电源,与市

电的低压配电系统间采用双投刀开关,手动切换。

4.高、低压供电系统结线型式及运行方式:

1)该项目在地下室设一变配电所,由高低压配电室、变压器室、柴油发机房组成。高压配电系统为单母线

运行,高压配电系统为单母线运行,设有四台高压环网柜。

2)低压配电系统为TN-S系统,供电电压为380V/220V。低压配电室内设有九台GGD2型低压开关柜,1

台GGJ型静电电容柜,作为无功功率集中补偿装置,且为自动循环切方式。

3)采用干式变压器,设有一台SC(B)9-630/10/0.4铜芯干式变压器。

4)设有高压总计量,低压侧设照明,电力分别计量。

5)功率因数补偿:在变配电室低压侧设功率因数集中自动补偿装置,电容器组采用自动循环投切方式,要

求补偿后的功率因数不小于0.95。并要求荧光灯,气体放电灯单灯就地补偿,使其功率因数不小于0.90。

6)工程供电:进户高压电缆规格、型号由供电部门确定。

7)低压保护装置:低压主断路器设过载长延时、短路短延时保护脱扣器,其他低压断路器设过载长延时、

短路瞬时脱扣器,部分回路设(分励)脱扣器,这些回路既可以在自动互投时,卸载部分负荷,防止变压

器过载,又可以在火灾时,切断火灾场所相关非消防设备电源。

4.住宅用电指标:

根据住宅设计规范及建设单位要求,该项目住宅用电标准为每户6kW。

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图

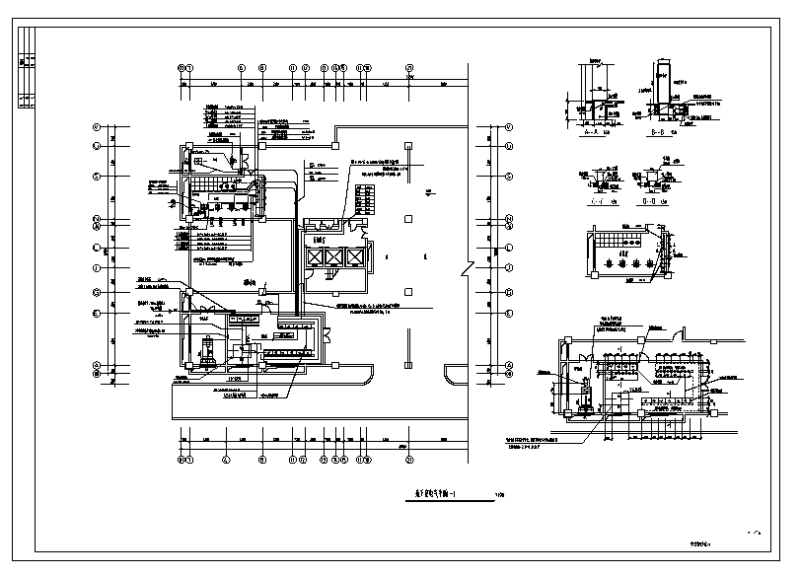

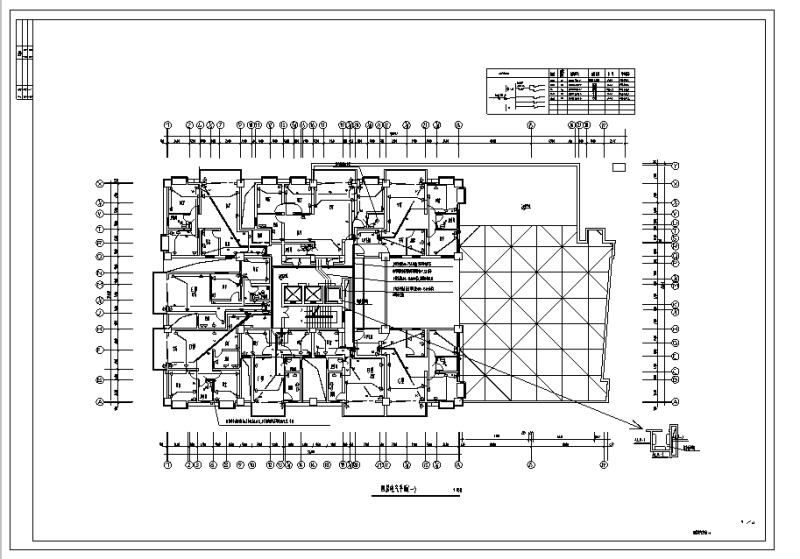

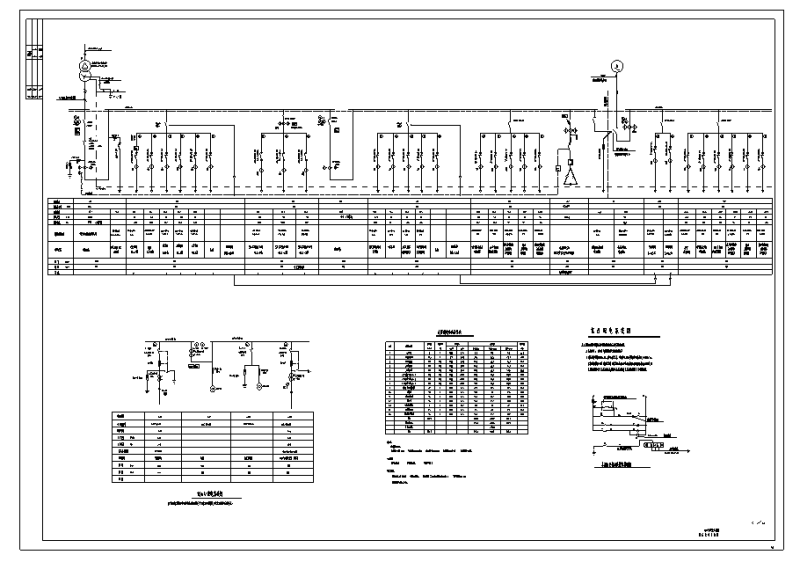

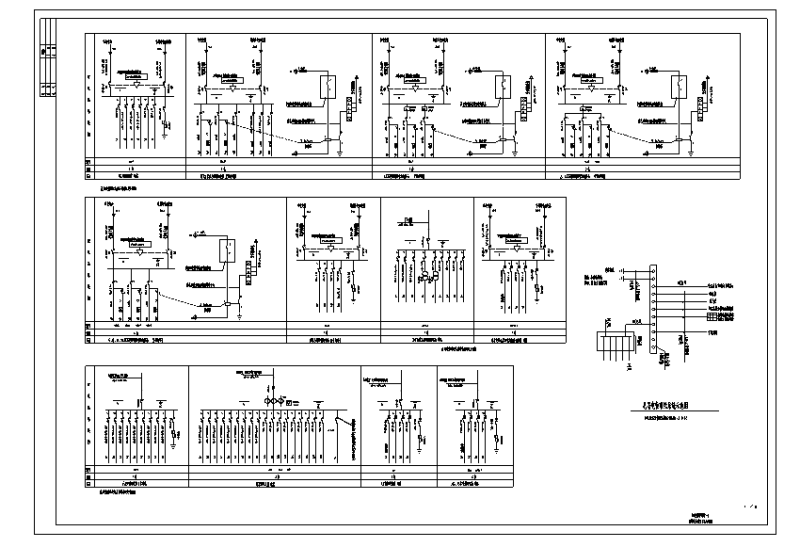

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
