30层住宅楼小区电气设计CAD施工图纸(消防联动控制系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：753123平方米
• 建筑地上层数：30层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：66张
• 地下室用途：车库,设备用房
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：火灾应急
• 接地方式：TN-S
• 强电设计： 供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目总建筑设计面积： 753123平方米，其中：地上建筑面积 61956 平方米,分为1#楼26层, 高度88.8米, 2#楼3#楼4#楼30层, 高度98.3米,设有二层地下室，建筑面积13356.78平方米，共分4个防火分区，地下室第二层第4火分区亦为人防区，平时地下室用作停车库，地下室第一层设4处公变房、1处专变房、发电机房、电信及网络控制中心。
该项目电气专业设计包括：变配电及自备发电系统，动力、照明配电系统， 防雷接地 系统，火灾自动报警及消防联动控制系统，漏电火灾报警系统等。

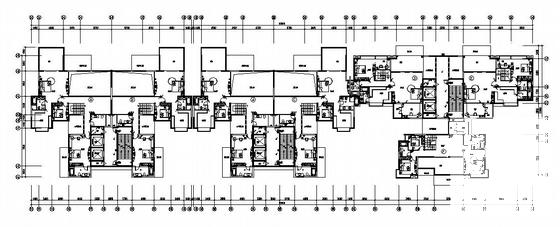

第 1 张图

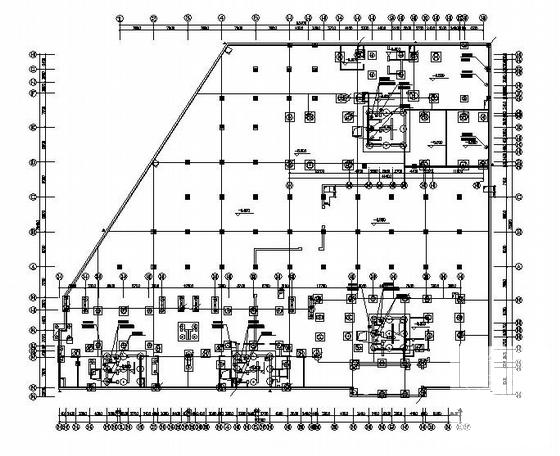

第 2 张图

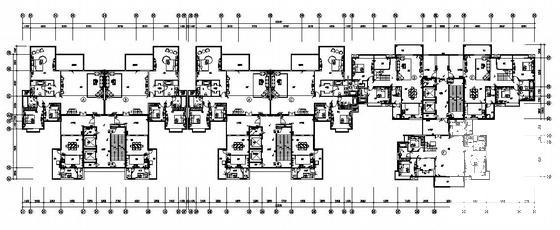

第 3 张图

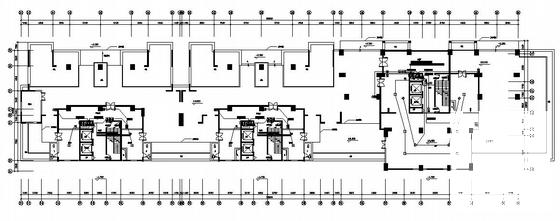

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
