高层住宅楼电气CAD施工图纸(消防联动控制系统)(TN-S)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸年代：近代
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：供配电系统,建筑物防雷,接地安全,其它
• 弱电设计： ,综合布线系统,有线电视和卫星接收系统,其它

附件详情

• 资料目录
• 电气施工图说明,图例
• 配电干线图
• 配电系统图（一）
• 配电系统图（二）
• 弱电系统图
• 火灾自动报警及消防联动控制系统说明
• 火灾自动报警及消防联动系统图
• 一层强电平面图
• 一层
• 二层强电平面图
• 二层弱电平面图
• 三至十八层强电平面图
• 三至十八层弱电平面图
• 闷顶层强电平面图
• 屋顶电气平面图
• 电梯间屋顶电气平面图
• 闷顶层弱电平面图
• 屋顶弱电平面图
• 基础接地平面图

附件详情

该项目属二类高层住宅,及一层商业网点。设计范围：配电系统；火灾自动报警及消防联动控制系统；电话系统；网络系统；防雷接地系统等。编制于2006年，图纸共16张。

住宅 图

有线电视系统图

基础接地平面图

第 1 张图

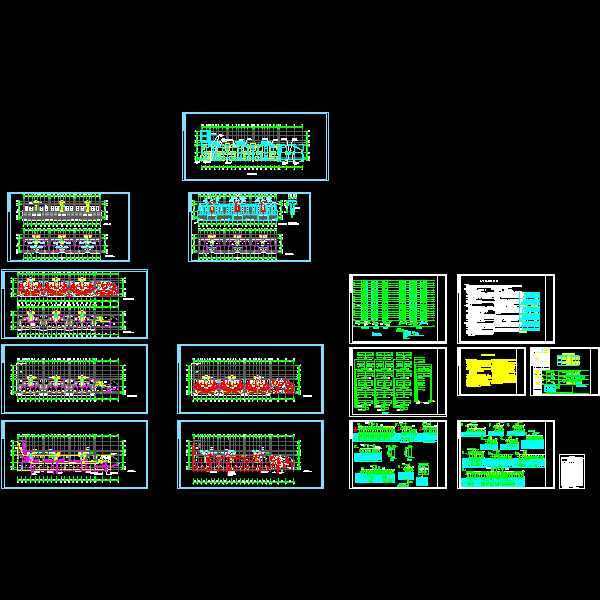

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-15 17:23:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
