9层住宅楼电气CAD施工图纸(联动控制系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：高层建筑
• 建筑设计面积：8756.35平方米
• 建筑地上层数：9层
• 建筑地下层数：1层
• 设计阶段：施工图设计
• 参考图纸：20张以下
• 分享投稿时间：近几年
• 负荷等级：三级负荷
• 防雷等级：二级
• 接地方式：TN-C-S
• 设计内容：电气设计说明,低压配电系统, 配电箱系统 ,照明配电系统,建筑物防雷接地,电气消防报警系统,电话宽带系统,楼宇可视对讲系统,有线电视系统,综合布线系统

附件详情

• 一、电气设计说明
• 二、单元自动报警与联动控制系统图
• 三、单元弱电系统框图
• 四、供电系统图
• 五、 弱电平面图
• 六、照明、插座平面图
• 七、防雷接地平面图

附件详情

本稿件为[青岛]某九层住宅楼全套电气施工图纸。工程总建筑设计面积：8756.35平方米。建筑层数、高度：分别为地上17层，地下一层,高度为53.4米。电气设计包括：低压配电系统、照明系统、宽带系统、电话系统、有线电视系统、 火灾自动报警系统 、防雷及接地系统。

第 1 张图

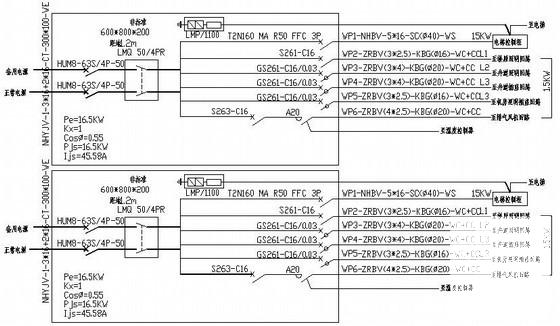

第 2 张图

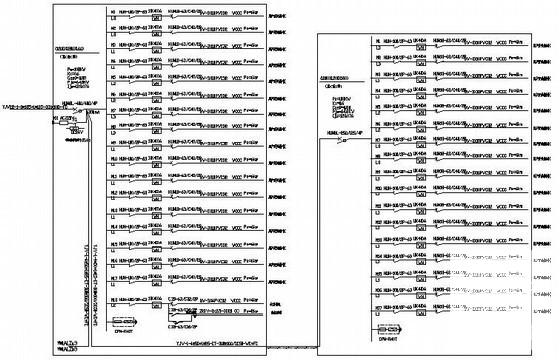

第 3 张图

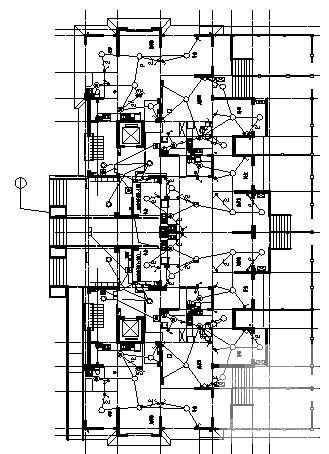

第 4 张图
