南方高层住宅小区地下人防工程建筑施工CAD图纸

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：高层建筑
• 图纸设计深度：施工图
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：6张
• 地上层数：18层
• 地下层数：1层
• 地下室建筑面积：13782平方米
• 效果图：无

附件详情

该项目是南方某高层住宅小区地下人防工程。地上十八层，地下一层，一层裙房及部分地下一层作为商业用途。地下室为全埋式战时人防地下室，是战时一般城市居民掩蔽部，平时作为停车库使用。
地下室建筑面积：13782平方米。
人防建筑面积：3233平方米。
非人防建筑面积：10549平方米。
隐蔽人数：2400人。
这份参考资料包括目录及设计说明、总平面图、总体一层、总体地下一层（平时）、A栋地下一层（战时）和C栋地下一层（战时），共计6张图纸。

2

3

4

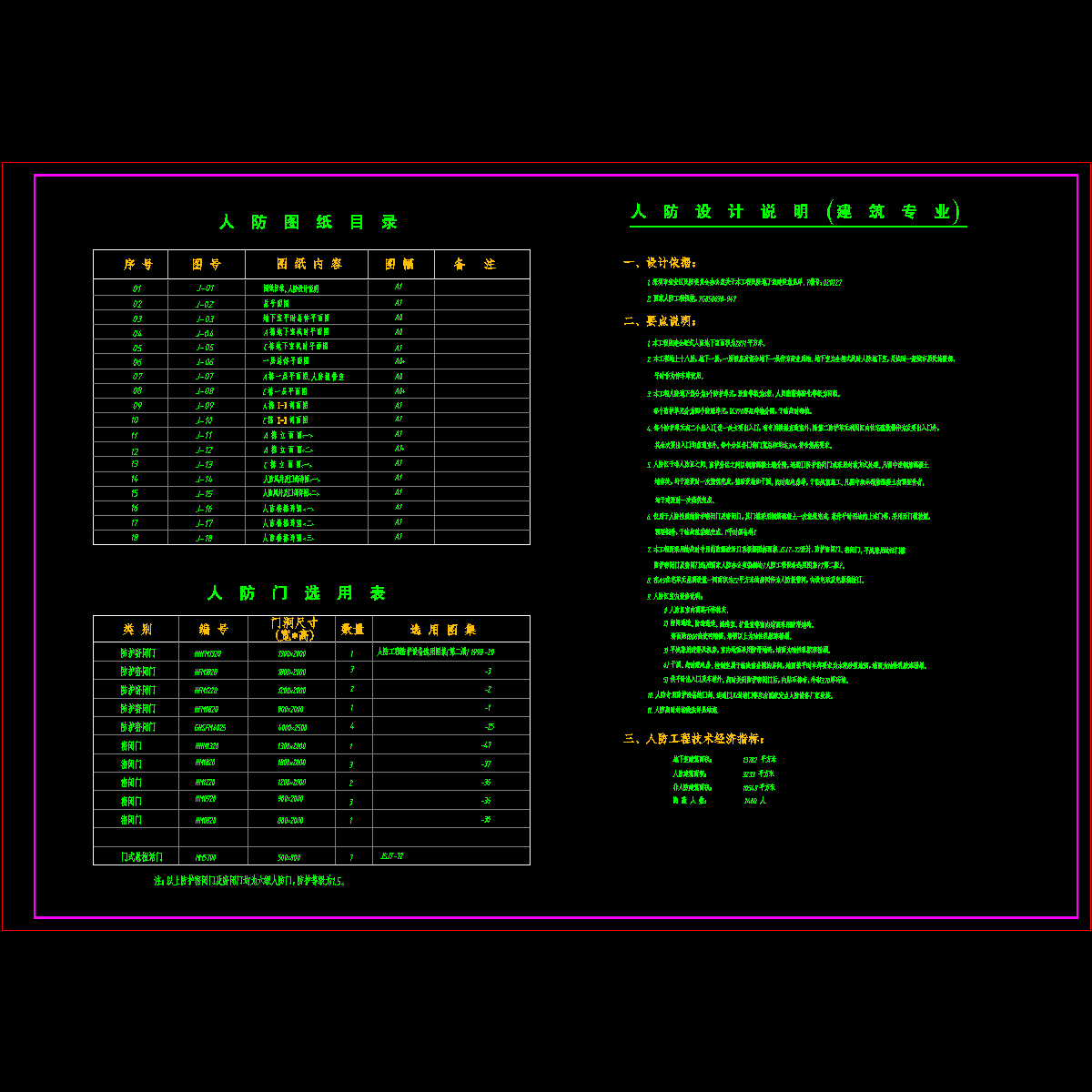

01目录及说明.dwg

02总平面图.dwg

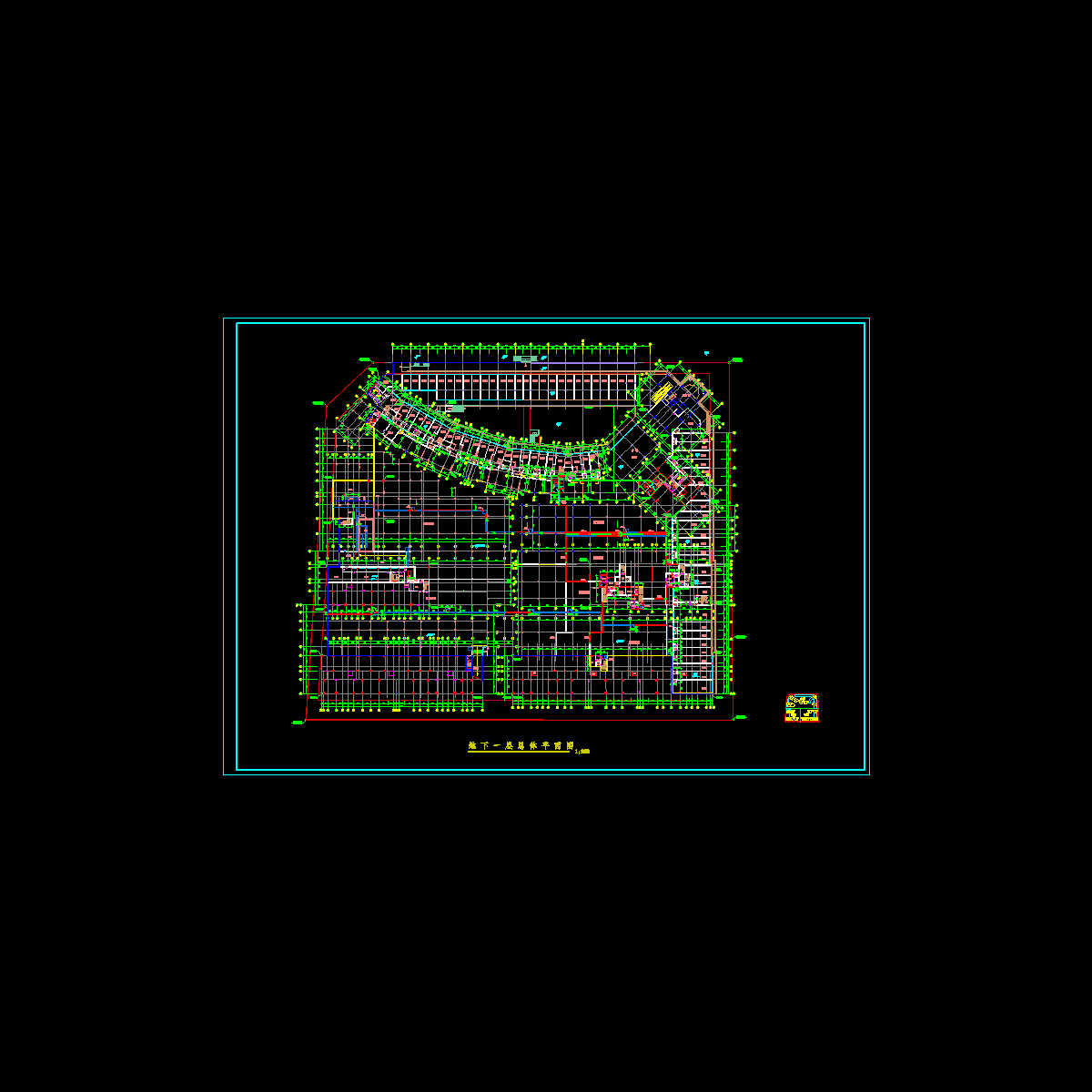

03总体地下1层(平时).dwg

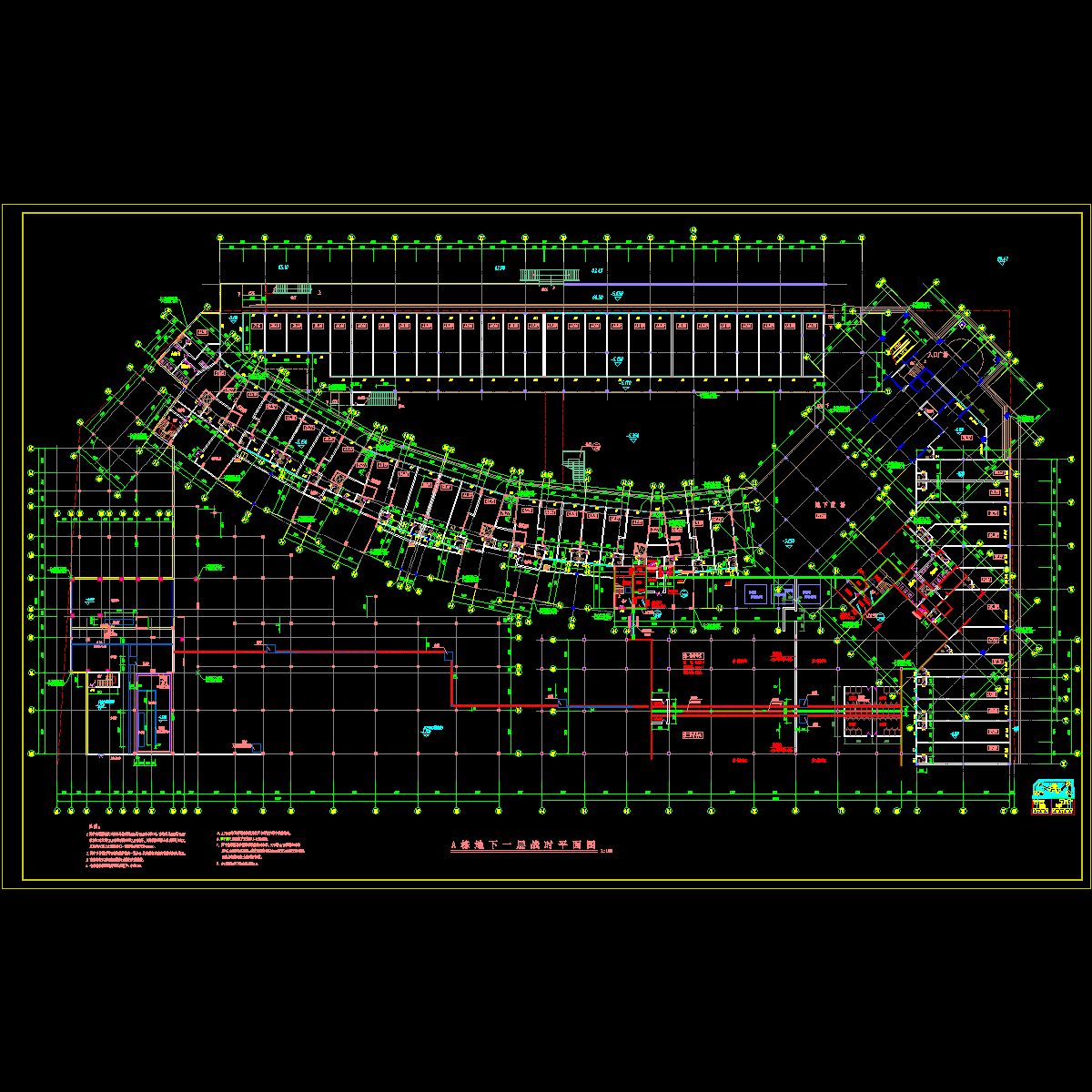

04a栋地下1层(战时).dwg

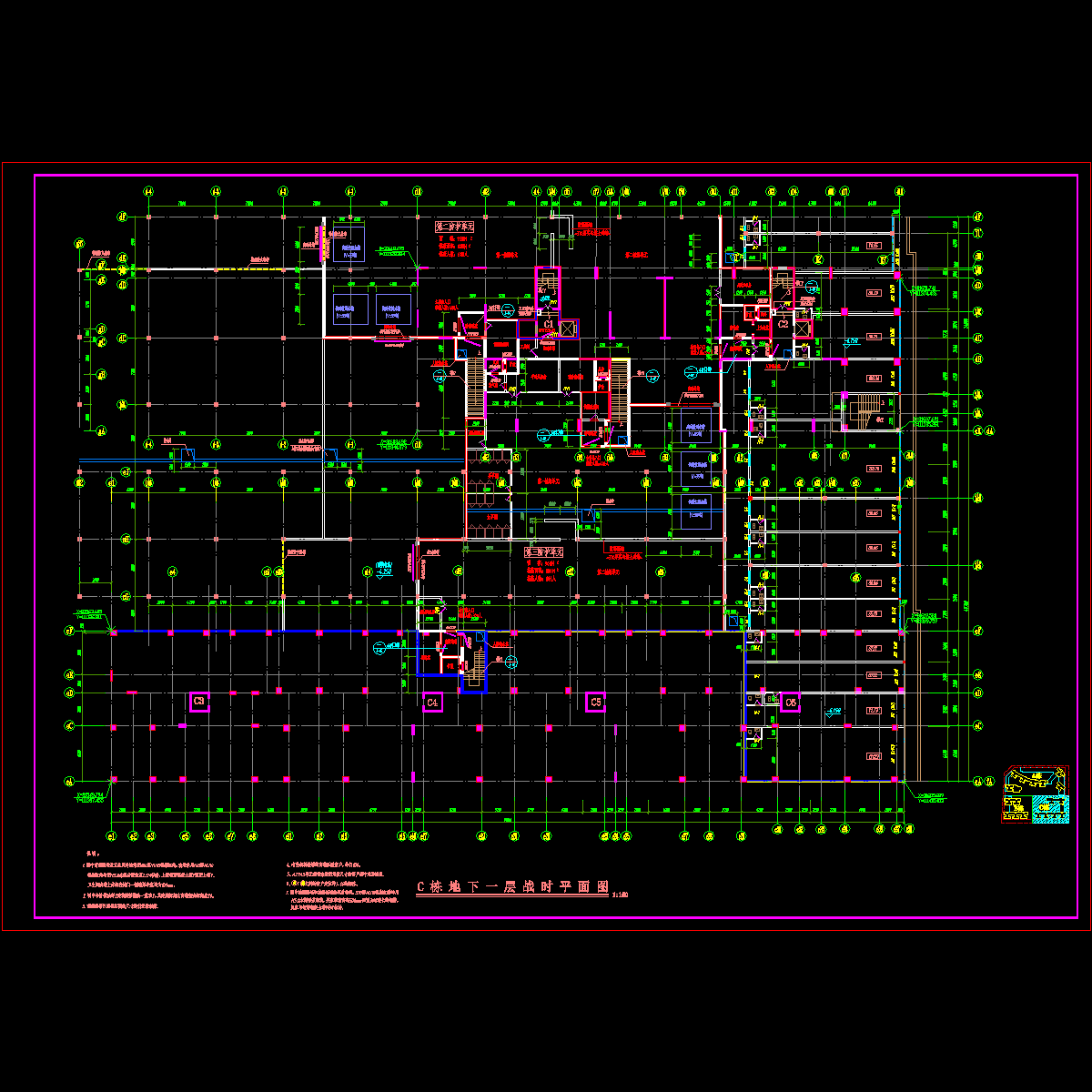

05c栋地下1层(战时).dwg

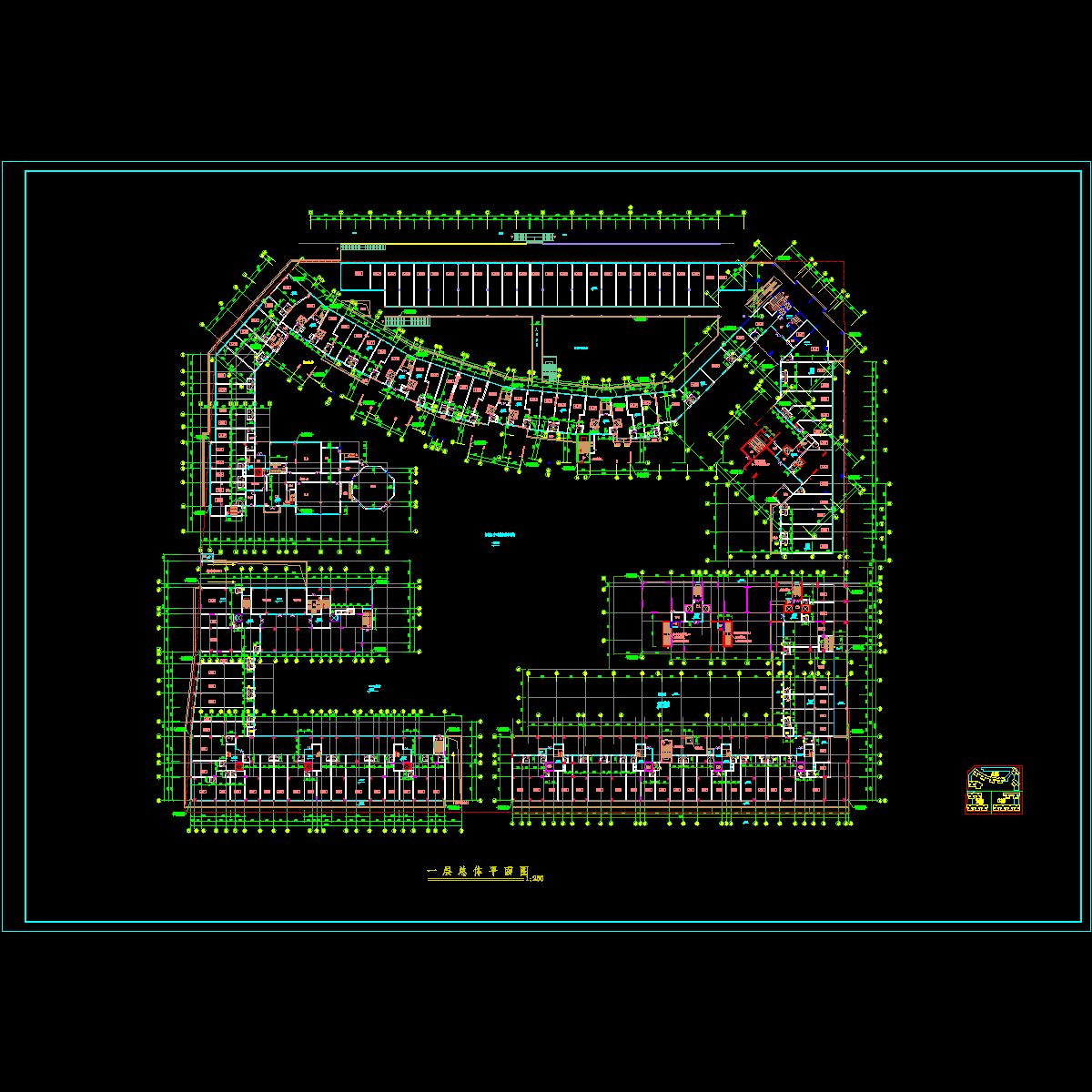

06总体1层.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
