高层办公大厦暖通空调设计CAD施工图纸（人防工程）(空气处理机)

hhtu3yy · 发表于 2020-2-28 09:44:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：56000平方米
建筑地上层数：25层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：57张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,机房,人防
冷热源：市政热网
空调系统：全空气系统,制冷剂系统
采暖系统：其它
全空气系统：变风量
水系统：变流量,双管制,异程式
送风方式：侧面送风,散流器送风
节点大样：空气处理机组
项目所在地：山东

附件详情

暖通设计总说明
空调通风平面图
空调水管平面图
通风防排烟平面图
制冷机房平面布置图
空气处理机房详图
机械排烟系统原理图
施工设计图

附件详情

一、项目概要
本建筑为一类高层建筑，地下为二层、地上为二十五层，总建筑面积56609m2，总高度98.2m。地下一、二为机动车停车库及部分设备用房......
二、设计内容
1、冷热源：采用区域联供中心提供的空调用冷冻水（7/12℃）、热水（60/50℃）为本建筑该部分末端空调系统服务（冷源参数暂不明确）。系统定压采用闭式膨胀罐定压方式。2~11层采用热泵型变冷媒流量中央空调系统（以下简称VRV系统）......
2、空调水系统：空调冷热水均采用一次泵变流量系统，冷、热水循环泵均采用变速水泵。系统采用变频水泵定压补水方式，补水泵采用两台变速水泵，一用一备。水系统管路均为两管制、异程式系统形式......
3、空调风系统：2~11层办公室、会议室等采用VRV空调室内机加新风系统，12-25层办公室、会议室等采用风机盘管加新风系统；大厅采用直接膨胀式一次回风全空气低速空调系统......
4、气流组织：餐厅及办公室采用散流器送风、吊顶回风的上送上回气流组织形式；指挥大厅等采用双层百叶风口上送风、格栅式风口底部侧回风气流组织形式......
5、采暖通风设计：办公室、卫生间等利用风机盘管提供值班采暖；各层公共卫生间的排风采用机械通风系统，排风量按12次/h计算，补风由空调新风系统；地下室排风量按7次/h计算，送风量为排风量的80%......

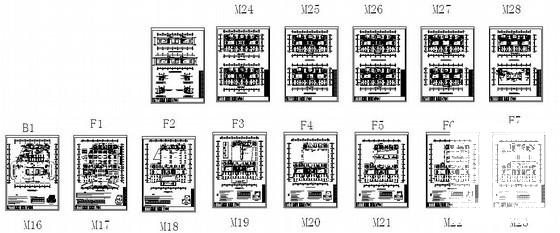

，图纸共57张。

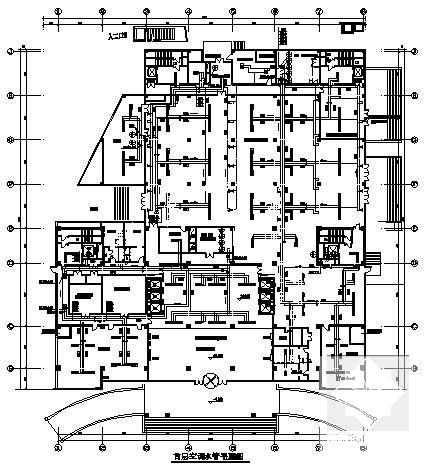

空调水管平面图

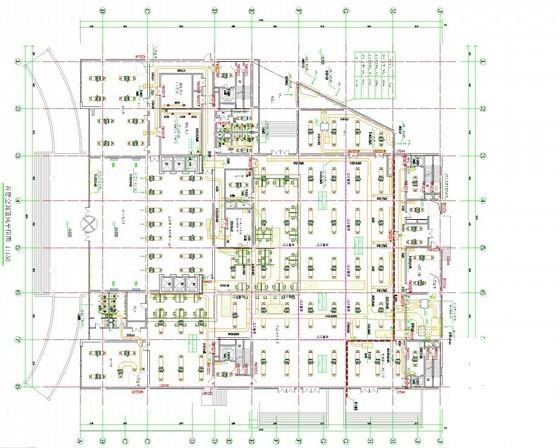

排烟及正压送风平面图

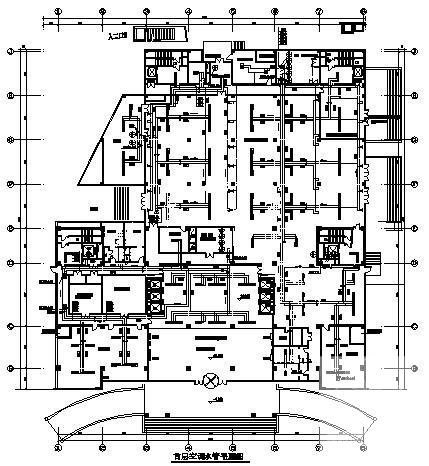

空调水管平面图

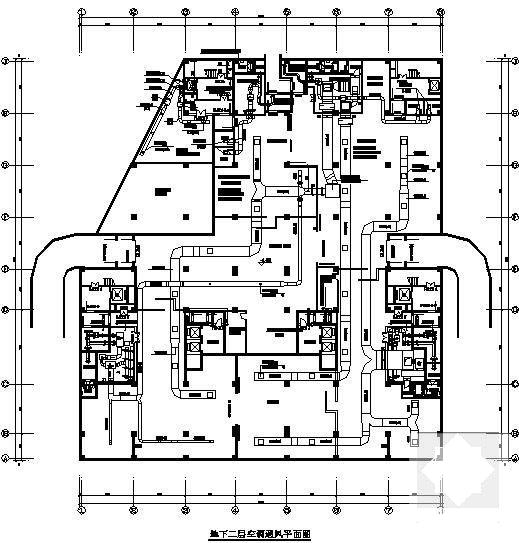

地下层空调通风平面图

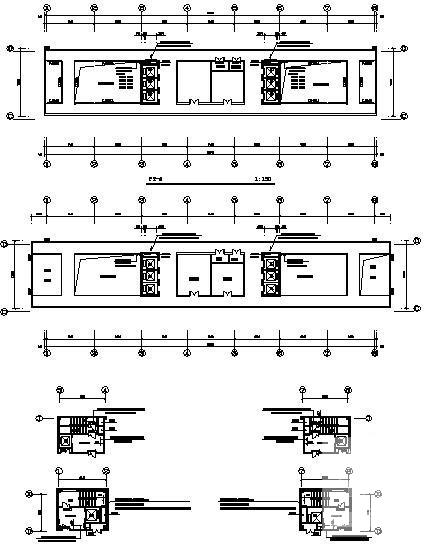

施工系统图
