4层大型商业街整套暖通空调全系统设计CAD施工图纸(人防、机房设计)

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-2-26 13:16:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:65000平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:89张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:变流量,双管制,异程式
  • 送风方式:散流器送风,条缝送风,其他
  • 节点大样:风机盘管,制冷机组,空气处理机组
  • 项目所在地:江西

一、项目概要:
该项目位于江西省,是一个大型商业街多栋整体建筑项目,总建筑面积近65000平方米,地上4层,地下1层,建筑高度18.000米。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,空调通风平面图,空调机房平剖面详图,空调设备剖面详图,消防机械排烟系统图,人防通风原理图,平战结合通风布置平面图,人防进风口部平剖面详图,空调水系统原理图,机房详图等...

二、空调系统:
1.冷热源:采用螺杆式风冷热泵机组提供...
2.风系统:采用全空气低速送风系统,风机盘管加新风系统...
3.水系统:采用两管制异程式变流量水系统...

通风防排烟 系统设计、人防设计等,详见设计施工说明...

图纸展示:
A楼空调水系统流程原理图

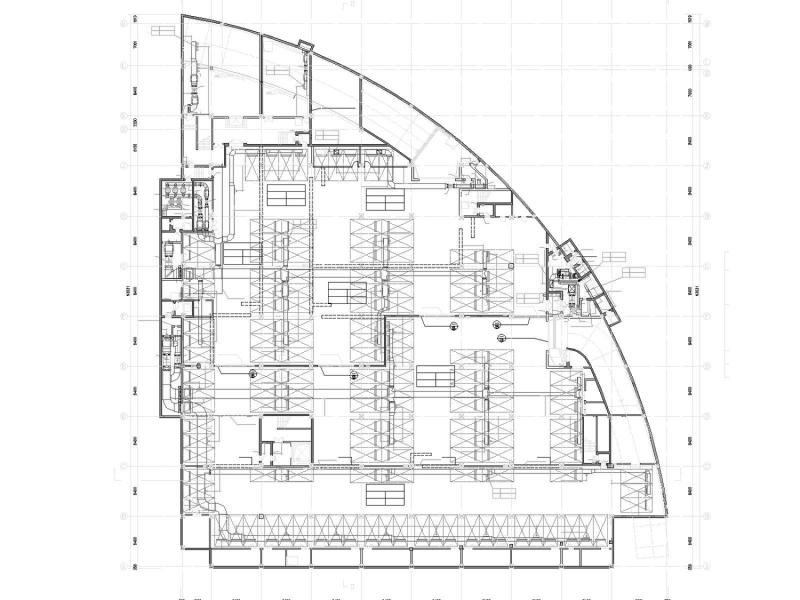

A楼地下一层平战结合通风布置平面图

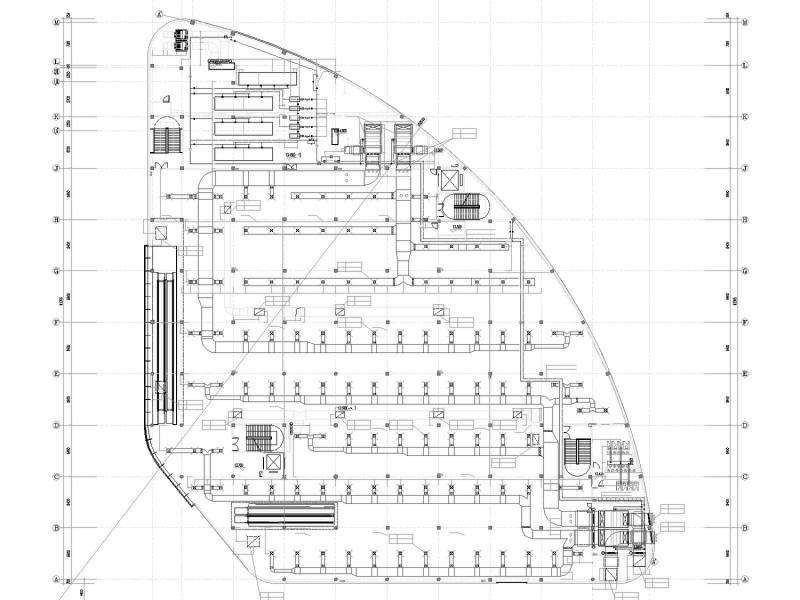

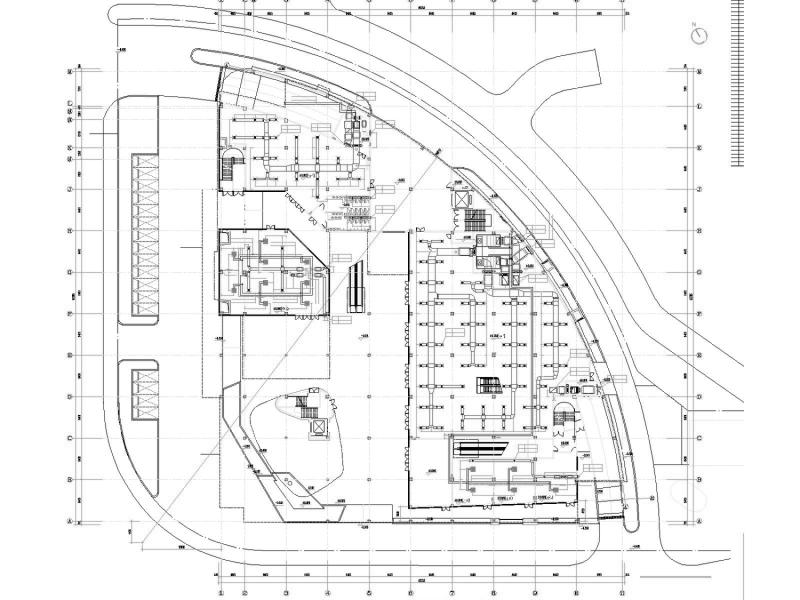

A楼一层空调通风平面图

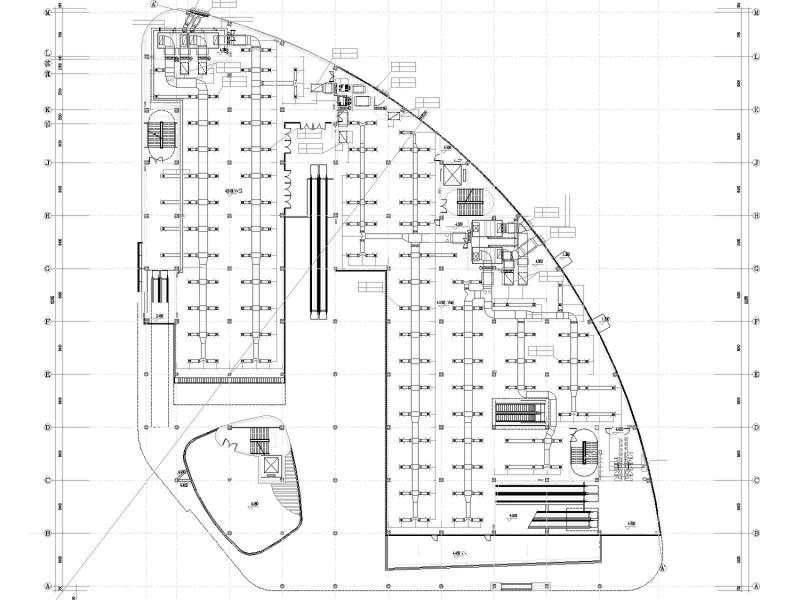

A楼二层空调通风平面图

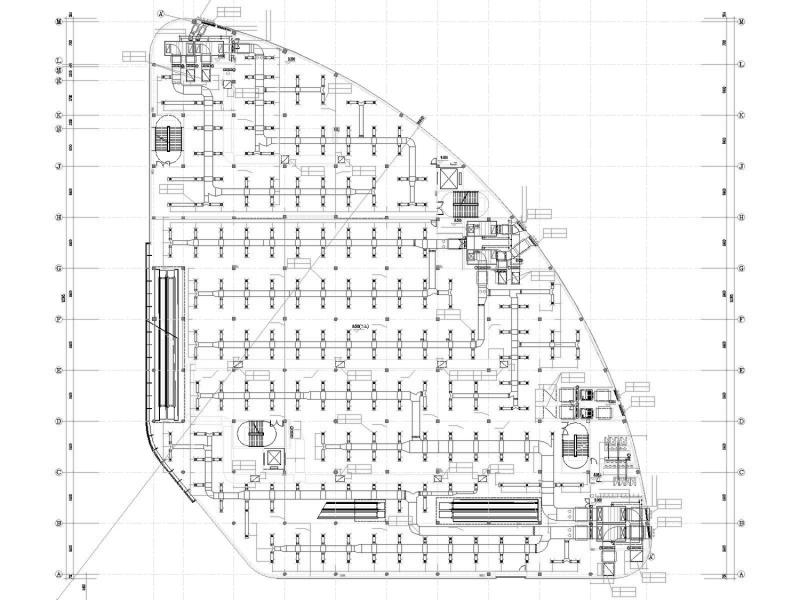

A楼三层空调通风平面图
A楼四层空调通风平面图

B楼地下一层平战结合通风布置平面图
B楼一层空调通风平面图
B楼四层空调通风平面图
商业街空调 - 1
第 1 张图
商业街空调 - 2
第 2 张图
商业街空调 - 3
第 3 张图
商业街空调 - 4
第 4 张图
商业街空调 - 5
第 5 张图
商业街空调 - 6
第 6 张图
商业街空调 - 7
第 7 张图
商业街空调 - 8
第 8 张图
商业街空调 - 9
第 9 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 13:16:21上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11edec2dcec0ffe0ssdcd.rar

7.84 MB

下载  售价: 100 积分    赚积分
