高层文化综合建筑暖通空调全系统设计施工CAD大样图

一、项目概要：

该项目位于浙江省，是一个高层文化综合建筑，总建筑面积为43424.01平方米，（其中地上30895.94m,地下12528.07m）,建筑楼层地上9层，地下2层。

图纸内容主要包含设计施工说明，主要设备材料表及图例，人防原理及设备，人防口部大样图，地下平时通风平面图，地下战时通风平面图，通风空调平面图，加压送风系统图，多联空调系统图等...

二、冷热源：

采用风冷变制冷剂流量多联式热泵空调机...

三、防烟设计：

该项目的1~4#、6~8#防烟楼梯的楼梯间及前室与合用前室、5#防烟楼梯的楼梯间采用机械加压送风，5#楼梯前室不送风。加压送风的楼梯间设计正压值40-50Pa，前室与合用前室设计正压值25-30Pa...

图纸展示：

一层通风空调总平面

二层通风空调总平面

加压送风系统图一

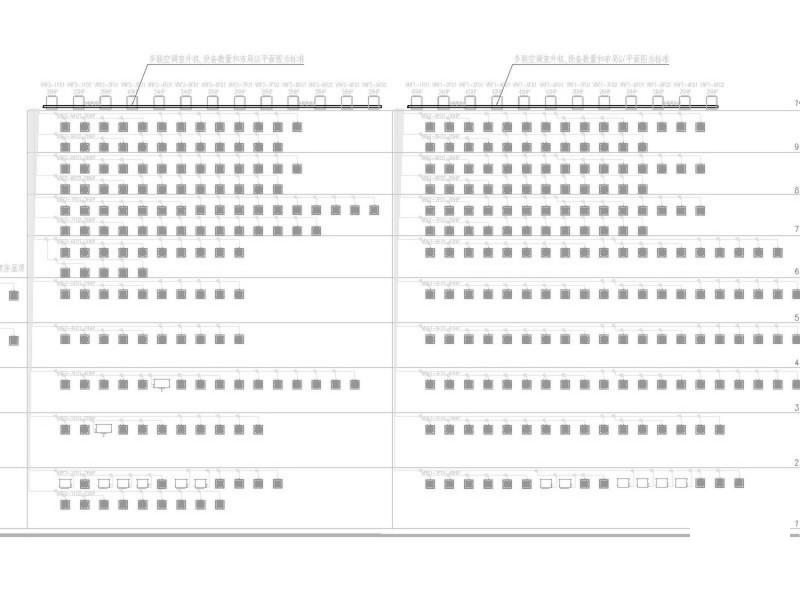

多联空调系统图一
