设计说明：有
-
建筑类别：交通建筑
-
建筑高度：多层建筑
-
地上层数：7层
-
地下层数：1层
-
图纸设计深度：
-
参考图纸：43张
-
设计年代：近代
-
设计内容：空调,通风,采暖,防排烟,冷热源,人防,其它
-
冷热源：锅炉,空气调节器
-
空调系统：空气-水系统,制冷剂系统
-
采暖系统：散热器供暖,电采暖
-
送风方式：散流器送风
-
项目地址：内蒙古
一、项目概要：
该项目位于内蒙古自治区，是一个现代大型交通综合建筑项目，建筑楼层地上7层，地下1层，建筑高度35米。

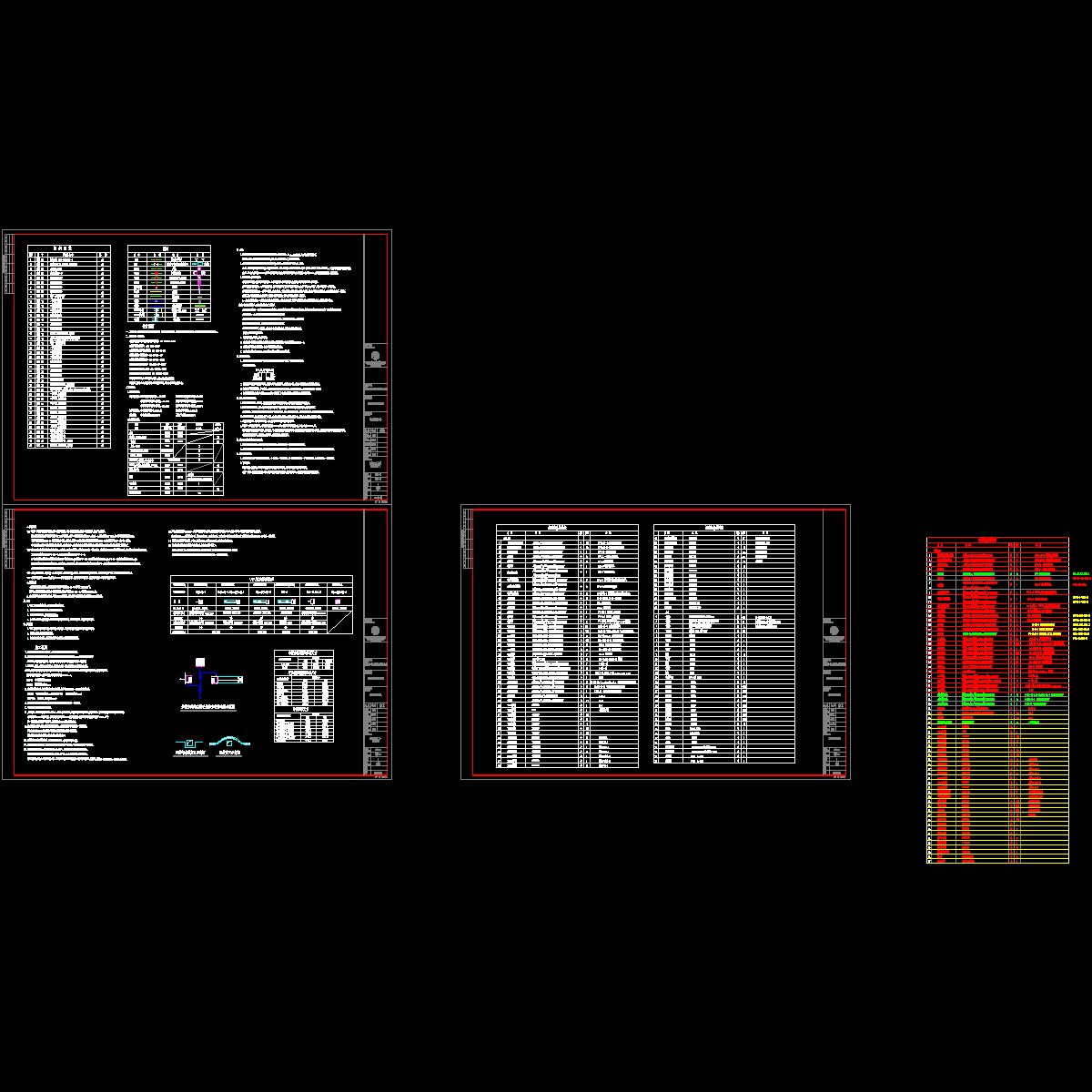

图纸内容主要包含设计施工说明，主要设备材料表及图例，做法示意图，采暖系统图，采暖平面图，采暖入口分集水器大样图、
，变制冷剂流量多联分体式空调系统流程图，空调平面图，防排烟系统原理图，地下室平战结合通风、空调平面图，通风、空调平面图，顶层基础
，标间通风、空调大样图、剖面图等...
二、冷热源：
采用变制冷剂流量多联分体式空调（VRV）系统...
三、人防通风设计：
该项目地下人防部分，平时为职工餐厅以及库房，战时为物资库，设清洁通风和隔绝通风。库房及厨房设机械通风系统，厨房及职工餐厅采用外窗自然补风，物资库房按排风量80%机械补风。换气次数详见室内设计参数表...
四、防排烟系统设计：
本建筑酒店区地下室分为2个防火分区，1-2层为一个防火分区，3-6层每层分别为一个个防火分区。办公区每层为一个防火分区。
自然排烟：酒店区地上部分各个层均采用可开启排烟窗的自然排烟形式，排烟口面积及距离均满足要求...
五、采暖设计：
本建筑的热源是航站区内的集中锅炉房提供95/70°C。本建筑有2个热力入口，本建筑冬季以热水散热器采暖系统为主，电采暖为辅助。采暖系统分为热水散热器采暖系统以及电采暖系统...

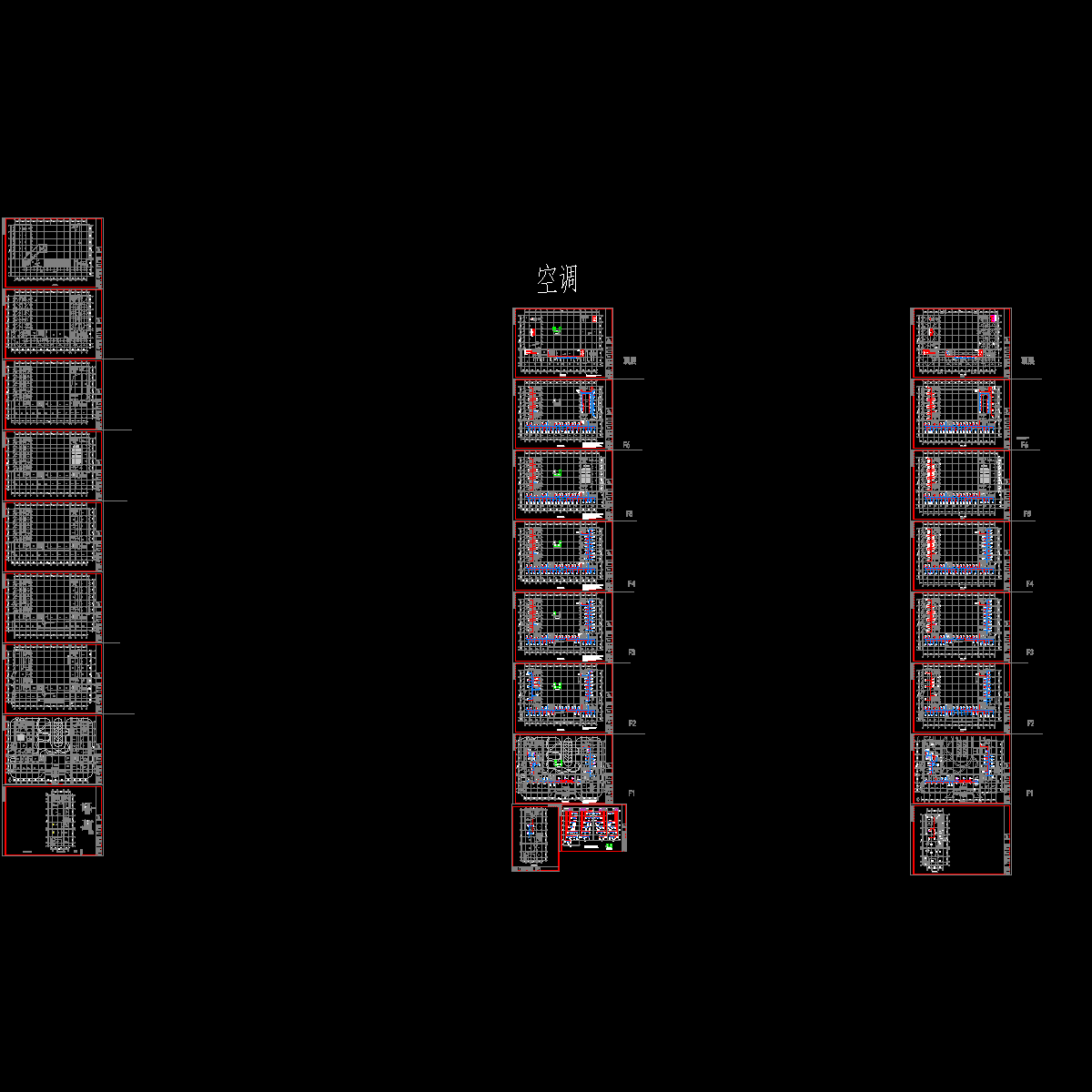

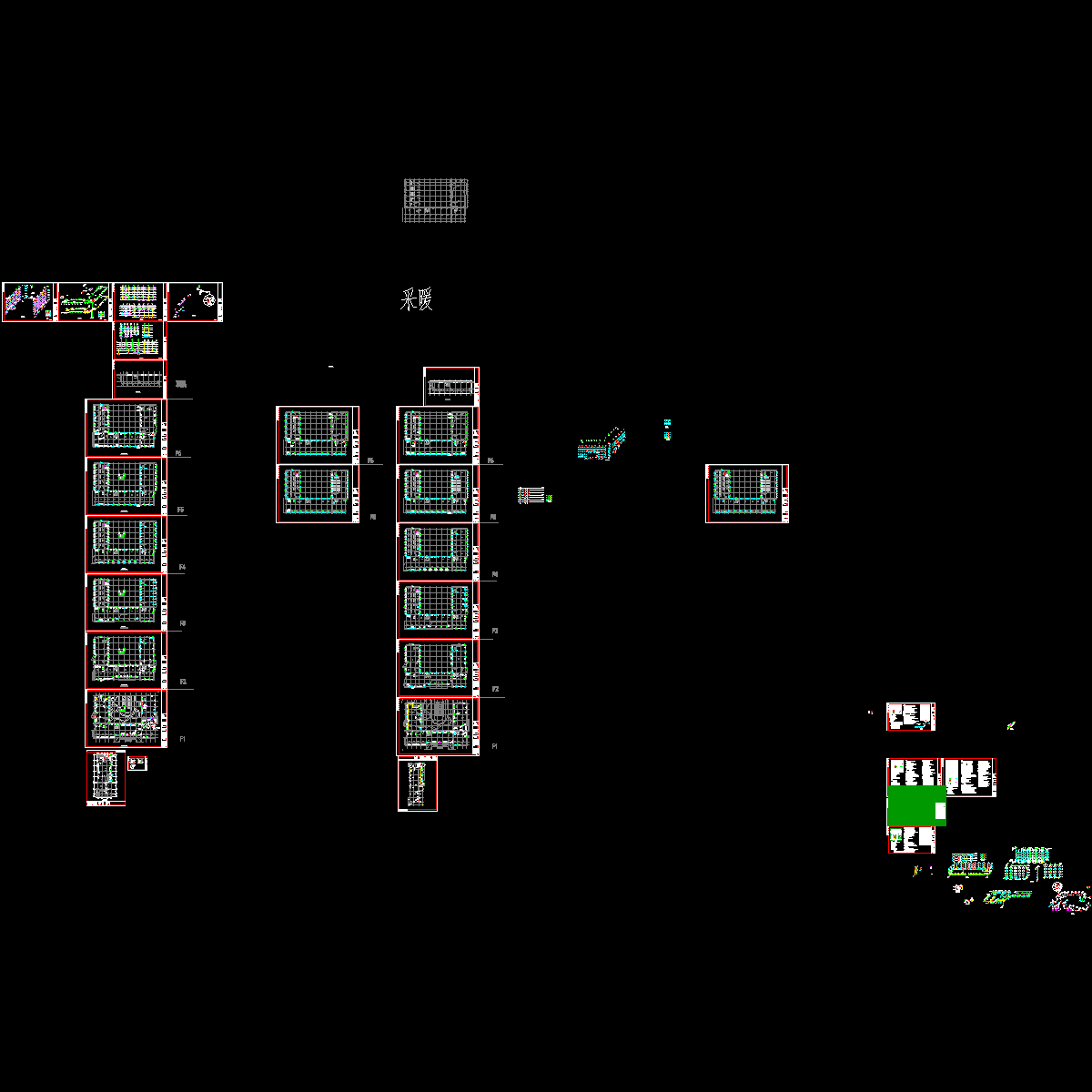

图纸展示：
一层通风、空调平面图
一层空调平面图
一层采暖平面图
二层通风、空调平面图
二层空调平面图
二层采暖平面图
采暖系统图
变制冷剂流量多联分体式空调系统流程图
