高层商住综合楼采暖通风CAD施工图纸(人防设计)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：24290.54平方米
• 建筑地上层数：32层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,人防
• 项目所在地：河北

附件详情

• 设计说明
• 施工说明
• 人防设计说明
• 通风平面图
• 采暖干管平面图

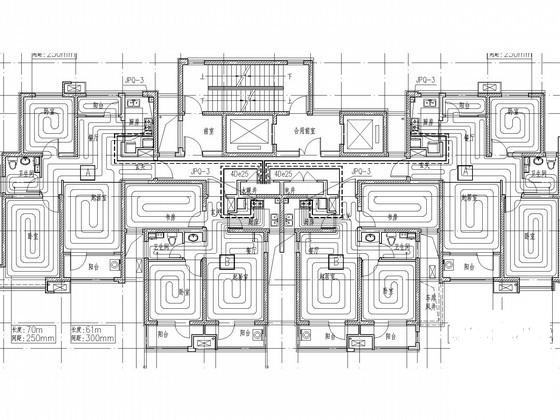

• 采暖平面图
• 采暖系统透视图
• 净化平面图
• ......

附件详情

一、项目概要
位于河北省，建筑高度94.75m，建筑面积24290.54平方米，采暖面积22373.70平方米，地下二层，地上三十二层。地上一层为商业和物业用房，二至三十二层为住宅。属一类高层住宅。
二、热源
该项目采暖热媒为45/35°C热水，由小区换热站提供，补水定压在换热站内解决。
三、 通风防排烟
卫生间由通风器经变压式风道排至屋顶，由电气专业预留电量和插座。
厨房设机械排风系统，由脱排油烟机经变压式风道排至屋顶，由电气专业预留电量和插座。
地下二层~三十二层防烟楼梯间及其前室、合用前室采用自然防排烟,开窗面积满足规范要求......


，图纸共15张。

河北高层商住综合楼采暖通风施工

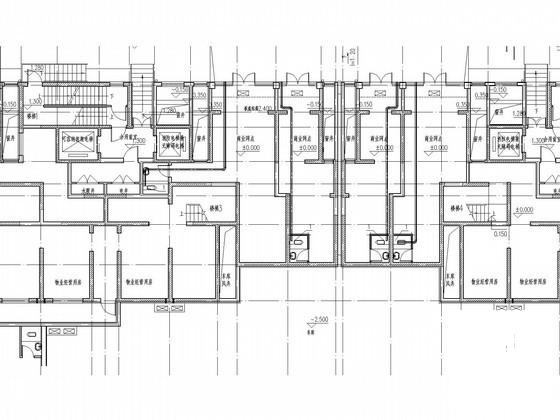

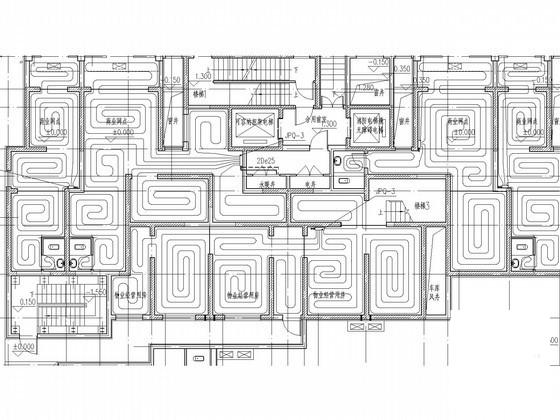

商业层采暖平面拆分图

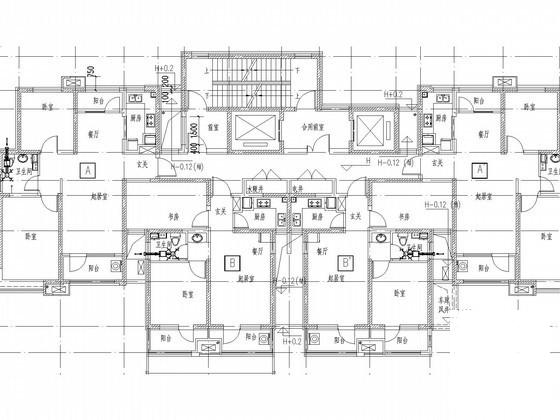

通风平面拆分图

新风平面拆分图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
