多层商住楼采暖及人防通风设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅,办公
- 建筑高度类型：多层建筑
- 建筑地上层数：10层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
附件详情
- 通风平面图
- 采暖平面图
- 采暖系统图
- 设备层采暖 加压送风平面图
- 新风机房水系统平面图
- 新风机组接管示意图
附件详情
该建筑建筑面积约为:19326平方米，共10层,采暖系统分高区和低区两个区,七层及其以下为低区,七层以上为高区,高区采用高区采暖直连设备供水,采暖系统住宅部分为一家一户水平并联系统,商服为上供下回单管顺流式系统,屋顶设备用房及人防部分采用单管水平串联系统.热媒为70-50°C热水,由小区管网供给。
，图纸共20张。

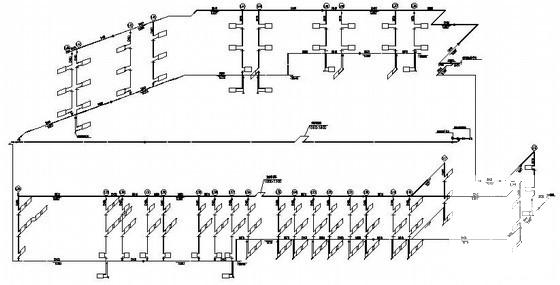

采暖系统图

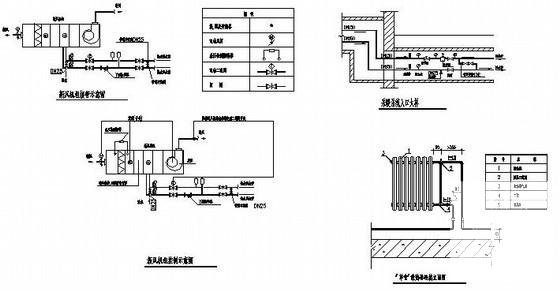

新风机组控制示意图
施工设计图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

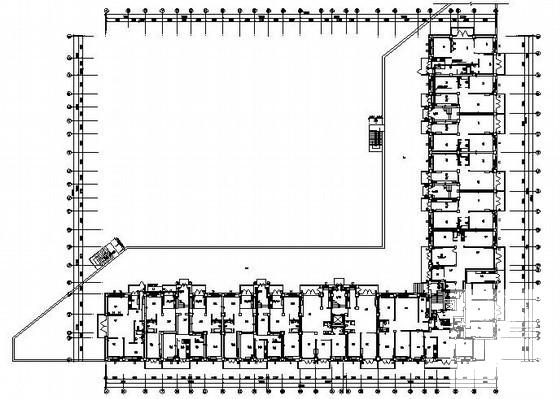

多层商住楼采暖 - 1 -

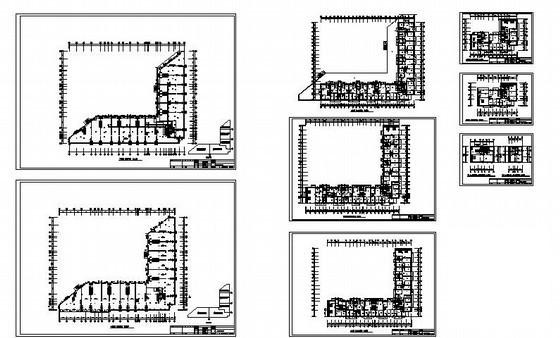

多层商住楼采暖 - 2 -
多层商住楼采暖 - 3 -
多层商住楼采暖 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.76 MB
- 收藏次数：0
-
文件名称：
附件-996098777775065595.rar
多层商住楼采暖下载
